Spannungsprüfstand UHV-316Q

LeistungStromDrehzahl

Produktbeschreibung

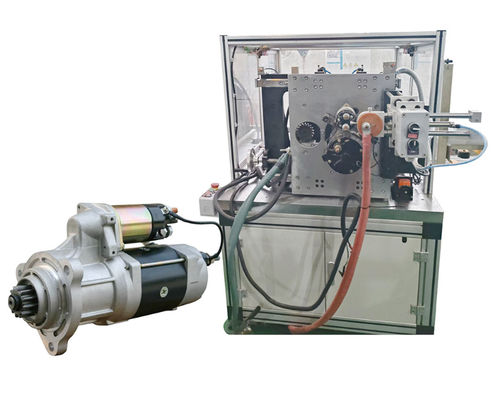

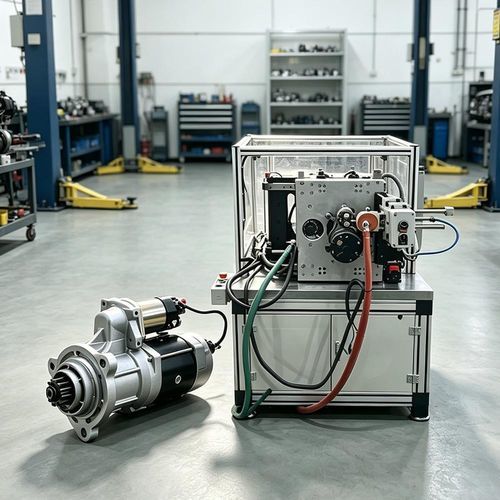

Der Prüfstand für Anlasser UHV-316Q ist eine vollautomatische, computergesteuerte Prüfanlage zur Bewertung der Leistungsfähigkeit von Anlassern. Der Prüfstand verwendet ein Servosystem als Lastquelle und bietet hohe Regelgenauigkeit sowie stabile Lastbedingungen. Das Gesamtsystem besteht aus einem Performance-Prüfstand, einem Mess- und Schaltschrank sowie einer analogen Batteriestromversorgung. Geeignet für die Prüfung verschiedener Fahrzeuge-Anlasser.

Prüfgegenstände

• Einzugs- und Freigabespannungsprüfung (Spannung, Strom)
• Leerlaufprüfung (Spannung, Strom, Drehzahl)
• Belastungsprüfung (Spannung, Strom, Leistungskurve)

Produktparameter
Technische Parameter (Tabelle)
Spannung: 12-32 VDC ±0,5%
Strom: 0-3000 A ±0,5%
Leerlaufdrehzahl: 0-15000 U/min ±0,5%
Drehzahl unter Last: 0-3000 U/min ±0,5%
Drehmoment des Anlassers: 0-250 N·m ±0,5%
Leistung des Anlassers: 2-10 kW

Hauptspezifikationen

• Lastquelle: Servosystem für hohe Regelgenauigkeit und stabile Leistung
• Systemaufbau: Performance-Prüfstand; Mess- und Schaltschrank; analoge Batterie-Stromversorgung
• Anwendung: geeignet zur Prüfung verschiedener Anlassertypen
• Spannungsbereich: 12-32 VDC ±0,5%
• Strombereich: 0-3000 A ±0,5%
• Leerlaufdrehzahlbereich: 0-15000 U/min ±0,5%
• Drehzahlbereich unter Last: 0-3000 U/min ±0,5%
• Drehmomentbereich des Anlassers: 0-250 N·m ±0,5%
• Leistungsbereich des Anlassers: 2-10 kW
