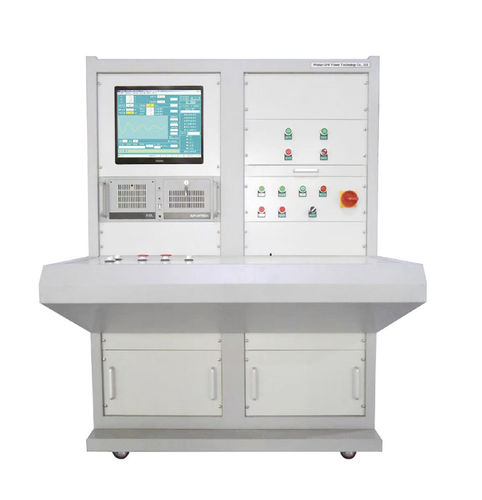

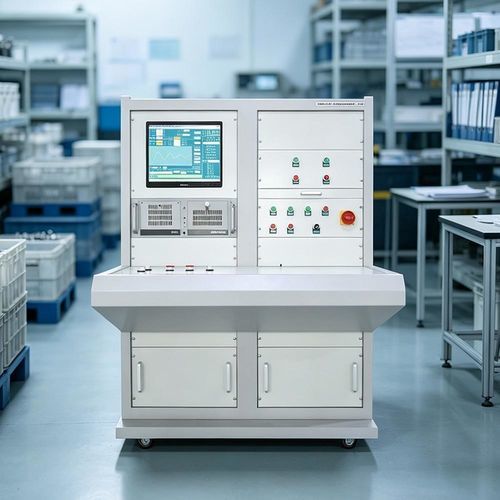

Spannungsprüfstand UHV-316D

StromDrehrichtungfestigkeit

Produktübersicht:
Der Stator-Prüfstand UHV-316D ist für die Prüfung von Einphasen- und Dreiphasen-Generatorstatoren ausgelegt und unterstützt Wicklungen mit 3, 6, 9 und 12 Leitern. Er verwendet eine 2-Kanal-Verdrahtung und eignet sich für 3- und 6-Leiter-Statoren von neuen Energiewellen bis Rahmen H355.

Standardprüfungen:

• DC-Widerstandsmessung
• Isolationswiderstandsmessung (DC 500 V)
• Interturn-Isolationsprüfung
• Netzfrequenz-Spannungsfestigkeitsprüfung (AC bis 5000 Vac)
• Wicklungsstrom-Balanceprüfung
• Drehrichtungsprüfung

Optionale Prüfungen:

• Induktivitätsmessung
• Strom-Balance-Test
• Prüfung der Drehrichtung des Magnetfeldes

Produkteigenschaften:

• Gleichzeitige Ergebnisanzeige mit integriertem Datenspeicher und Druckfunktion
• Fußbetätigter Sicherheitsschalter zum Schutz des Bedieners
• Frontmontierte Prüfvorrichtung geeignet für mittelgroße und kleine Statoren
• Hohe Messgeschwindigkeit, ausgelegt für Serienfertigung

Produktparameter:
Prüfpunkt — Messbereich — Genauigkeit — Hinweise
DC-Widerstand — 0,01–2000 Ω — Klasse 0.2 — Automatische Temperaturkompensation; einstellbare Prüfzeit
Isolationswiderstand — DC 500 V — 1–500 MΩ — Klasse 5.0 — Automatische Hintergrundisolationsabzug; einstellbare Messzeit
Interturn-Test — DC 400–5000 Vp — Klasse 2.0 — Anstiegszeit 0,2 μs; Nachweisempfindlichkeit bis 1/400 Windung
Netzfrequenz-Spannungsfestigkeit — AC 400–5000 Vac — — Prüfzeit einstellbar 1–60 s; automatische Ableitung der Leckströme und Durchbruchschutz
Leckstrom — 1–100 mA — — Automatische Hintergrundleckstromabzug

Technische Spezifikationen:

• Modell: UHV-316D
• Unterstützte Wicklungsarten: 3, 6, 9, 12 Leiter; 2‑Kanal-Verdrahtung für 3/6‑Leiter-Statoren
• Anwendbare Rahmenhöhe: bis H355
• Messfunktionen: DC-Widerstand, Isolationswiderstand, Interturn, Netzfrequenz-Spannungsfestigkeit, Strom-Balance, Drehrichtung
• Datenhandling: gleichzeitige Anzeige, integrierter Speicher und Druck
• Sicherheit: Fußschalter; Durchbruchschutz bei Hochspannungsprüfungen
