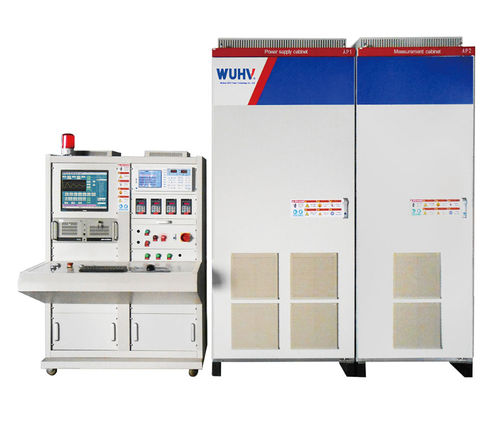

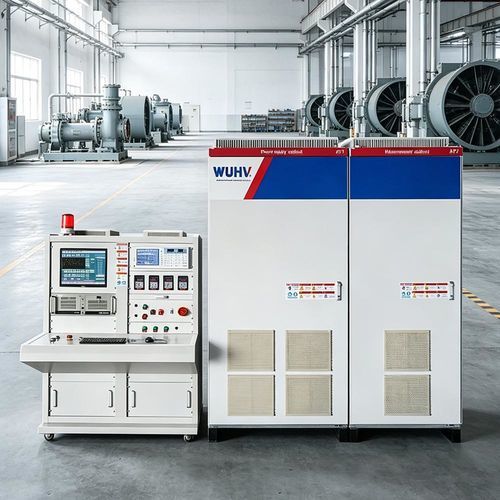

Festigkeitsprüfstand UHV-316C

StromTemperaturSpannung

Produktbeschreibung:
Der Prüfstand UHV-316C ist für die Werksprüfung von einphasigen und dreiphasigen Asynchronmotoren kleiner und mittlerer Leistung ausgelegt. Der Prüfstand verfügt über eine integrierte Prüfversorgung mit variabler Frequenz und unterstützt folgende Hauptprüfungen:

• DC‑Widerstandsmessung
• Isolationswiderstandsmessung
• Stoß‑/Inter‑Turn‑Prüfung (Surge)
• Messung elektrischer Parameter (Spannung, Strom, Frequenz)
• Netzfrequenz‑Durchschlagprüfung

Produkteigenschaften:

• Echtzeit‑Ergebnisanzeige mit integriertem Datenspeicher und Druckfunktion für Rückverfolgbarkeit
• Speicherung von Soll‑Parametern zur automatischen Beurteilung (Bestehen/Nichtbestehen)
• Gleichzeitige Prüfung mehrerer Motoren zur Erhöhung des Durchsatzes in der Produktion
• Präzise und schnelle Messungen mit robustem Störfestigkeitsdesign und benutzerfreundlicher Bedienung
• Windows‑basierte automatische Beurteilung und modulare Hardware‑Architektur zur vereinfachten Wartung und Kalibrierung

Produktparameter:

• Temperatur: -40 bis 150 °C, Genauigkeit ±1 °C (Umgebungstemperaturmessung)
• DC‑Widerstand: 0,01–2000 Ω, Klasse 0.2; 6 Messbereiche mit automatischer Temperaturkompensation
• Isolationswiderstand: DC 500 V, 1–500 MΩ, Klasse 5.0; automatische Hintergrundsubtraktion
• Inter‑Turn‑Prüfung: 400–3000 Vp, Klasse 5.0; Anstiegszeit 0,2 μs; Erkennung benachbarter Windungen bis 1/200 Windung
• Netzfrequenz‑Durchschlagprüfung: AC 400–3000 V, Klasse 2.0; einstellbare Dauer 1–60 s; Leckstrom 1–100 mA mit automatischer Hintergrundsubtraktion und Durchschlagschutz
• Messung elektrischer Parameter: Strombereiche 0,1–50 A und 50–200 A (Klasse 0.5); Spannung 30–750 V (Klasse 0.5); Frequenz 50/60 Hz (asynchron)

Technische Daten:

• Modellreihe: UHV-316C
• Anwendbare Motoren: einphasige und dreiphasige Asynchronmotoren kleiner und mittlerer Größe
• Integrierte Prüfversorgung mit variabler Frequenz
• Unterstützte Prüfungen: DC‑Widerstand, Isolationswiderstand, Inter‑Turn, elektrische Parameter, Netzfrequenz‑Durchschlag
• Automatische Beurteilung auf Basis gespeicherter Soll‑Parameter
• Funktionen: Echtzeit‑Anzeige, Datenspeicherung, Druck, Multi‑Motor‑Test
• Modulares Design für einfache Wartung und Kalibrierung
