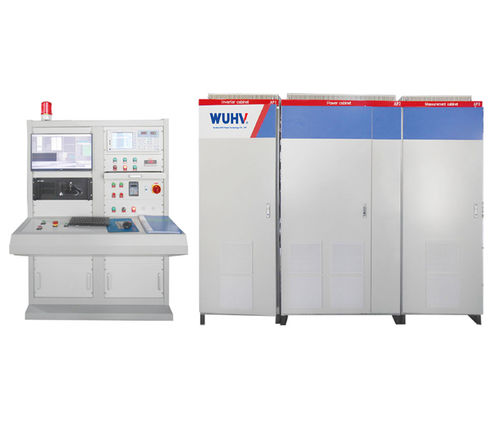

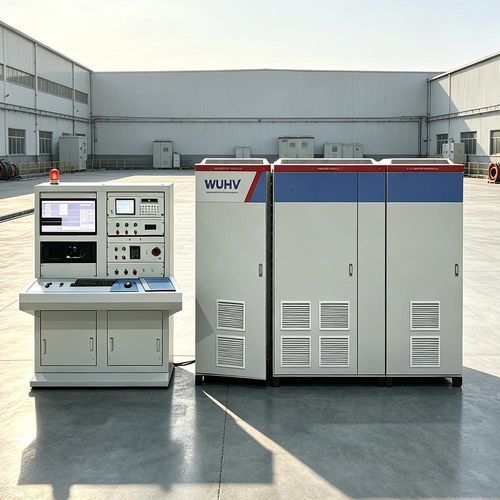

Strom-Prüfstand UHV-316C

LeistungLeckelektrisch

Produktvorstellung:
Der Prüfstand UHV-316C ist für die Werksprüfung von ein- und dreiphasigen Klein- und Mittelspannungs-Asynchronmotoren konzipiert. Er integriert ein prüfnetzteil mit variabler Frequenz und automatisiert Messungen sowie die Gut/Nicht‑Gut‑Bewertung anhand gespeicherter Standardparameter.

Hauptfunktionen:

• DC-Widerstandsmessung
• Isolationswiderstandsmessung
• Surge / Inter‑turn‑Prüfung
• Messung elektrischer Parameter (Spannung, Strom, Frequenz)
• Prüfung der Netzspannungs‑Durchschlagfestigkeit und Messung des Leckstroms

Wesentliche Merkmale:

• Echtzeit-Anzeige der Ergebnisse mit lokaler Datenspeicherung und Druckausgabe
• Speicherung von Standardparametern zur automatischen Abnahme und schnellen Vergleich
• Gleichzeitige Prüfung mehrerer Motoren zur Steigerung des Prüfstroms
• Hohe Messgenauigkeit, kurze Prüfzyklen und starke Störfestigkeit für den industriellen Einsatz
• Windows-basierte automatische Beurteilung und modulares Design für einfache Wartung und Kalibrierung

Produktparameter:
Test item — Messbereich — Genauigkeit — Beschreibung
Temperatur — -40~150℃ — ±1℃ — Umgebungstemperaturmessung
DC Resistance — 0.01~2000Ω — Klasse 0.2 — 6 Messbereiche, automatische Temperaturkompensation
Isolationswiderstand — DC 500V / 1~500MΩ — Klasse 5.0 — Automatische Hintergrundsubtraktion
Inter-turn Test — 400~3000Vp — Klasse 5.0 — Flankenzeit 0.2μs; erkennt benachbarte Spulen-zu-Spulen-Fehler bis 1/200 Umdrehung
Power Frequency Withstand Voltage — AC 400~3000V — Klasse 2.0 — Prüfzeit einstellbar 1~60 s
Leakage Current — 1~100mA — — Automatische Hintergrundsubtraktion; Überschlagschutz
Electrical Parameter Test — Strom: 0.1A~50A / 50A~200A / 100A~1000A — Klasse 0.5 — Mehrere Strombereiche
Electrical Parameter Test — Spannung: 30~750V — Klasse 0.5 —
Electrical Parameter Test — Frequenz: 50/60Hz (asynchron) — — —

Technische Spezifikationen:

• Modell: UHV-316C
• Anwendung: Werksprüfung für ein- und dreiphasige Klein‑ und Mittel‑Asynchronmotoren
• Prüfnetzteil: Integriertes, frequenzvariabeles Prüfnetzteil
• Datenverarbeitung: Echtzeit-Anzeige, lokale Speicherung und Druckaufzeichnung
• Automatisierung: Speichert Standard‑Motorparameter und führt automatische Gut/Nicht‑Gut‑Bewertung durch
• Design: Modular für einfache Wartung und Kalibrierung
• Messbereiche und Genauigkeiten: siehe 'Produktparameter' oben
