Prüfstand für Motoren UHV-316

TemperaturLeistungStrom

Produktübersicht:
Der Prüfstand für Motoren UHV-316 ist ein kundenspezifisches, nicht standardisiertes Prüfsystem, das den einschlägigen nationalen Normen entspricht (z. B. GB/T755-2019). Er ist ausgelegt für komplexe Prüfabläufe an nieder‑ und hochspannungs Drehstrom‑Asynchronmotoren sowie Gleichstrommotoren und lässt sich an kundenspezifische technische Anforderungen anpassen.

Hauptmerkmale:

• Modulares Konzept für konfigurierbare Prüfabläufe und Skalierbarkeit für verschiedene Motorklassen.
• Mess‑ und Regelungssystem mit Industrie‑PC, SPS‑Steuerung (PLC) und digitalen Anzeigeinstrumenten.
• Alle Komponenten (Prüfstand, Schaltschränke, Gehäuse) mit Spritzbeschichtung und langlebig bedruckten Kennzeichnungen.
• Alle Geräte und Installationsmaterialien sind neu; Dokumentation und Pläne verwenden SI‑Einheiten.

Stromversorgung und Konfiguration:
Versorgungsspannung: 460 V
Frequenz: 60 Hz
Phasen: 3 Phase
Nennleistung: ≥ 500 KVA

Prüfkapazität:
1) Drehstrom‑Asynchronmotor Niederspannung — Nennspannung: 230 V–660 V — Prüf‑frequenz: Sinus 50 Hz / 60 Hz — Leerlauf‑Prüfbereich: 3 kW–1250 kW — Hinweis: Leistungstarke Motoren können im Niederspannungs‑Prüfbetrieb bei voller Drehzahl getestet werden.
2) Drehstrom‑Asynchronmotor Hochspannung — Nennspannung: 3 kV–13,2 kV — Prüf‑frequenz: Sinus 50 Hz / 60 Hz — Leerlauf‑Prüfbereich: 50 kW–8000 kW.
3) Gleichstrommotor — Nennspannung: ≤ DC 800 V — Prüfmodus: DC — Leerlauf‑Prüfbereich: 100 kW–800 kW.

Wesentliche Prüfparameter und Genauigkeiten:
AC‑Spannung (Niederspannung): 10–700 Vac — Genauigkeit: ±0,2% FS
AC‑Strom (Niederspannung): 1–1200 A — Genauigkeit: ±0,2% FS
AC‑Strom (Hochspannung): 1–500 A — Genauigkeit: ±0,2% FS
DC‑Strom: 1–500 A — Genauigkeit: ±0,2% FS
DC‑Widerstand: 0,005–2000 Ω — Genauigkeit: ±0,2% FS
Temperatur: -20–200 °C — Genauigkeit: ±1 °C
Frequenz: 45–65 Hz — Genauigkeit: ±0,1 Hz

Abbildungen / Fotos:

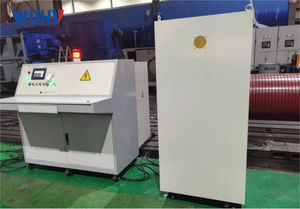

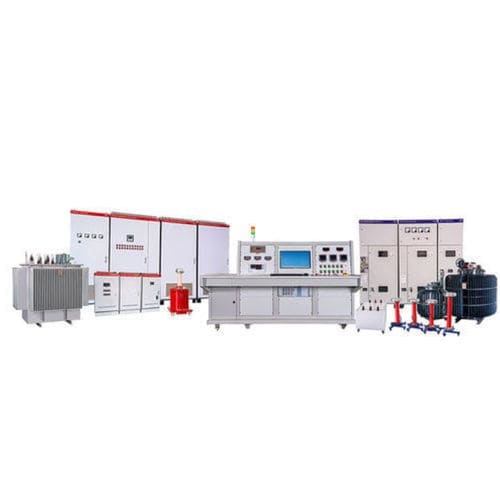

Produktbilder verfügbar, die Prüfstand, Schaltschränke und die Anlagenanordnung zeigen.

Technische Daten:

• Modell: UHV-316 (Motorprüfstand)
• Versorgungsspannung: 460 V
• Frequenz: 60 Hz
• Phasen: 3 Phase
• Nennleistung: ≥ 500 KVA
• Prüfbereich Niederspannung 3‑ph: 230 V–660 V, 3 kW–1250 kW, 50/60 Hz
• Prüfbereich Hochspannung 3‑ph: 3 kV–13,2 kV, 50 kW–8000 kW, 50/60 Hz
• Prüfbereich DC‑Motoren: ≤ DC 800 V, 100 kW–800 kW
• AC‑Spannungsmessung (niedrig): 10–700 Vac, ±0,2% FS
• AC‑Strommessung (niedrig): 1–1200 A, ±0,2% FS; (hoch) 1–500 A, ±0,2% FS
• DC‑Strommessung: 1–500 A, ±0,2% FS
• DC‑Widerstand: 0,005–2000 Ω, ±0,2% FS
• Temperaturbereich: -20–200 °C, ±1 °C
• Frequenzbereich: 45–65 Hz, ±0,1 Hz
• Regelung & Messung: Industrie‑PC, PLC, digitale Anzeigeinstrumente
