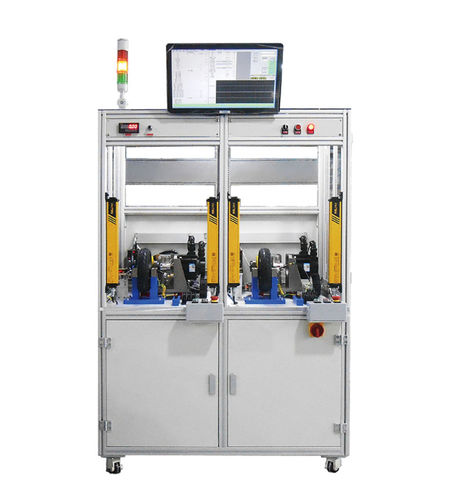

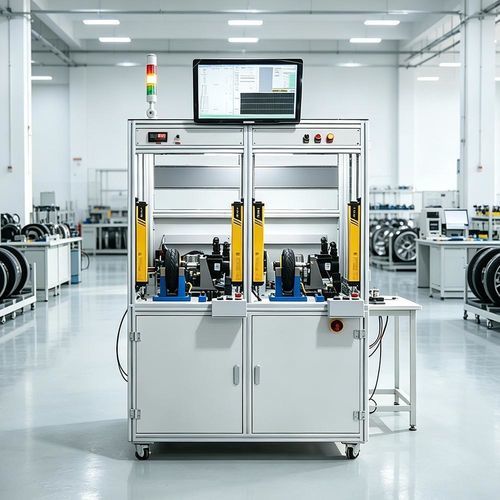

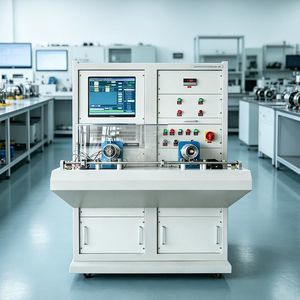

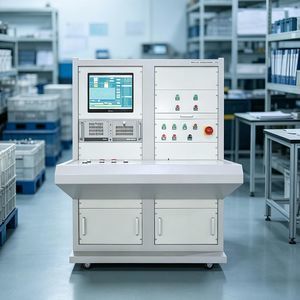

Drehmomentprüfstand UHV-316L

TemperaturLeckfestigkeit

Produktbeschreibung:
Der automatische Prüfstand UHV-316L ist für die elektrische Endprüfung von Permanentmagnet-Nabenmotoren ohne Reifen ausgelegt und nutzt das Ventillloch zur Verbindung mit dem Dynamometer. Er bewertet automatisch die Einhaltung vordefinierter Prüfgrenzwerte für einzelne Prüfpunkte und erstellt umfassende Prüfberichte.

Produktmerkmale:

• Automatisierte Prüfabläufe für DC-Widerstand, Isolationswiderstand, Leerlaufprüfung, Belastungsprüfung und weitere elektrische/leistungsrelevante Parameter.
• Automatische Qualitätsbewertung basierend auf konfigurierten Grenzwerten; manuelle Dateneingabe möglich.
• Integrierte Berichtserstellung und Datenspeicherung mit Abfragefunktionen zur Rückverfolgbarkeit.
• Einzelplatz-Design: prüft einen Motor pro Durchgang; maximaler DC-Prüfstrom ≤ 300 A.
• Sicherheitsfunktionen: Verriegelungsschutz, akustische/visuelle Alarmierung und Not-Aus.
• Eingebauter Code-Scanner zur Parameterübernahme; MES-kompatible Datenschnittstelle.
• AC-Motor als Lastmaschine mit linear einstellbarem Drehmoment und austauschbaren Montagebügeln für große Kompatibilität.
• Schnell lösbare Motoraufnahmen, abgestimmt auf Ventillloch-Verbindung zum Dynamometer.

Prüfgegenstände:

• Sichtprüfung: manuelle Kontrolle von Montage, Sauberkeit und Beschädigungen vor dem Einbau.
• Leerlaufprüfung: Messung von Spannung, Strom, Drehzahl, Drehrichtung und Leistung; manuelle Geräuschprüfung möglich.
• Lastprüfungen: Drehmoment-Drehzahl-Kennlinie, Leistungs-Drehzahl-Kennlinie, Wirkungsgradkarte, Temperaturanstiegstests bei verschiedenen Betriebszyklen sowie auswählbare Überlasttests.
• Blockierstromprüfung.
• Regeneratives Bremsverhalten.
• Isolationswiderstandsprüfung.
• Back-EMF-Messung.
• Netzfrequenz-Prüfung (Spannungsfestigkeit).

Produktparameter:
Prüfpunkt | Messbereich | Genauigkeit | Hinweise
DC-Widerstand | 0,01~1000 Ω | Klasse 0.2 |
Isolationswiderstand | DC 500 V / 1~500 MΩ | Klasse 5.0 | Automatische Hintergrundsubtraktion
Netzfrequenz-Spannungsfestigkeit | AC 400~2000 V | Klasse 2.0 | Prüfzeit 1~60 s einstellbar
Leckstrom | 1~100 mA | | Automatische Hintergrundsubtraktion; Durchbruchschutz
Elektrische Messung - Strom | DC 1 A~300 A | Klasse 0.5 | Max. DC-Prüfstrom ≤ 300 A
Elektrische Messung - Spannung | DC 10~96 V | |
Belastungsprüfung - Drehzahl | 0~1000 rpm | Klasse 0.5 |
Belastungsprüfung - Drehmoment | 1~300 Nm | |

Technische Spezifikationen:

• Modell: UHV-316L
• Anwendung: Elektrische Endprüfung von Permanentmagnet-Nabenmotoren (ohne Reifen, Ventillloch-Verbindung)
• Max. DC-Prüfstrom: ≤ 300 A
• DC-Widerstandsbereich: 0,01~1000 Ω (Klasse 0.2)
• Isolationswiderstand: DC 500 V, 1~500 MΩ (Klasse 5.0) mit automatischer Hintergrundsubtraktion
• Netzfrequenz-Spannungsfestigkeit: AC 400~2000 V (Klasse 2.0), Prüfzeit 1~60 s einstellbar
• Leckstrommessung: 1~100 mA mit Hintergrundsubtraktion und Durchbruchschutz
• Elektrische Messbereiche: Strom DC 1~300 A (Klasse 0.5); Spannung DC 10~96 V
• Belastungstestbereiche: Drehzahl 0~1000 rpm (Klasse 0.5); Drehmoment 1~300 Nm
• Einzelplatz-Design mit AC-Motor als Lastmaschine und linear einstellbarem Drehmoment
• Sicherheit: Verriegelungsschutz, akustische/visuelle Alarme, Not-Aus
• Datenfunktionen: automatische Erfassung, softwaregestütztes Urteil, automatische Berichtserstellung, Datenspeicherung und -abfrage, MES-Unterstützung
• Extras: eingebauter Code-Scanner; austauschbare Montagebügel für breite Kompatibilität
