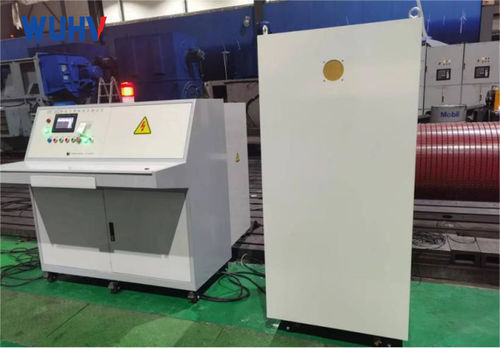

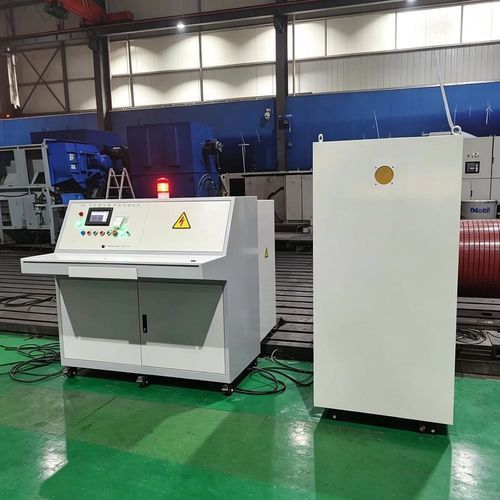

Hochspannungs-Dielektrimeter UHV-316N

DCACfür die elektrische Konformität

Produktvorstellung
Der UHV-316N ist ein intelligentes Prüfgerät zur Prüfung der Spannungsfestigkeit bei Netzfrequenz und eignet sich für ein- und dreiphasige AC/DC-Motoren, Transformatoren und Wicklungen. Das Gerät erfüllt die relevanten nationalen und industriellen technischen Anforderungen. Es bietet umfangreiche Funktionen, einfache Bedienung und integrierte Sicherheitsschutzfunktionen. Ausgangsspannung und Kapazität sind bei Sonderanforderungen anpassbar.

Produkteigenschaften

• Benutzeroberfläche: Farb-LCD-Touchscreen mit geführten Meldungen und Selbstdiagnose für eine intuitive Bedienung.
• Parameterspeicher: Mehrere Speichergruppen zur Ablage unterschiedlicher Prüfparameter und Ergebnisse.
• Echtzeit-Anzeige: Live-Darstellung gemessener Werte und Echtzeit-Kurven von Spannung und Leckstrom.
• Spannungsregelung & Überspannungsschutz: Elektronische Spannungsregelung für die Prüfspannung mit umfassendem Überspannungsschutz.
• Voreingestellte & stabile Ausgabe: Voreinstellbare Ausgangsspannung und ein Annäherungsregelungs-Algorithmus zur Erreichung der Sollspannung mit stabiler Ausgabe während der Zeitmessung.
• Überstromschutz: Akustische/optische Alarmierung, automatische Abschaltung der Hochspannung und Rücksetzen des Reglers, wenn der Leckstrom den eingestellten Grenzwert überschreitet.
• Erdungserkennung: Echtzeit-Erdungsschutz, der Prüfungen verbietet oder beendet, wenn die Erdung nicht zuverlässig ist.
• Integrierter Drucker: Eingebaute Mikro-Drucker zum Ausdruck gespeicherter Prüfdaten und Ergebnisse.

Produktparameter
Modell: UHV-316N
Max. Ausgangsspannung: 30kV
Spannungsausgangsbereich: 0,01–30kV, stufenlos einstellbar
Spannungsmessbereich: (5–100)% von 30kV
Spannungsmessgenauigkeit: (5% des Messwerts + 1 Digit); Auflösung: 0,01kV
Max. Ausgangsstrom: 1000mA
Stromausgangsbereich: 0,01–1000mA, stufenlos einstellbar
Messbereich Leckstrom: (5–100)% von 100 (automatische Bereichsumschaltung)
Leckstromgenauigkeit: (5% des Messwerts + 1 Digit); Auflösung: 0,01mA
Ausgangsleistung: 30kVA
Ausgangsschaltung: Einkreis (ein Paar Ausgangsklemmen)
Stromversorgung: 220V (Dreiphasig) ±5%, 50Hz ±5%
Parameterspeichergruppen: 36 Gruppen
Startpunkt Aufzeichnungs‑Speicherung: 1–240 Gruppen (Speicherung deaktiviert bei 0)
Elektrische Sicherheit: Isolationswiderstand ≥20MΩ zwischen Einspeiseterminal und spannungsfreiem Metallgehäuse; Dielektrische Festigkeit: 1,5kV/50Hz für 1 min ohne Überschlag oder Durchschlag
Betriebsumgebung: 0~40°C; relative Luftfeuchte ≤80%
Gehäusestruktur: Kombiniertes Schrankgehäuse

Eigenschaften / Technische Daten

• Modell: UHV-316N
• Max. Ausgangsspannung: 30kV
• Max. Ausgangsstrom: 1000mA
• Ausgangsleistung: 30kVA
• Spannungsbereich: 0,01–30kV (stufenlos)
• Strombereich: 0,01–1000mA (stufenlos)
• Speicher: 36 Parametergruppen; Aufzeichnungsspeicher 1–240 Gruppen
• Netzanforderung: 220V (Dreiphasig) ±5%, 50Hz ±5%
• Betriebsbedingungen: 0~40°C, rel. Luftfeuchte ≤80%
