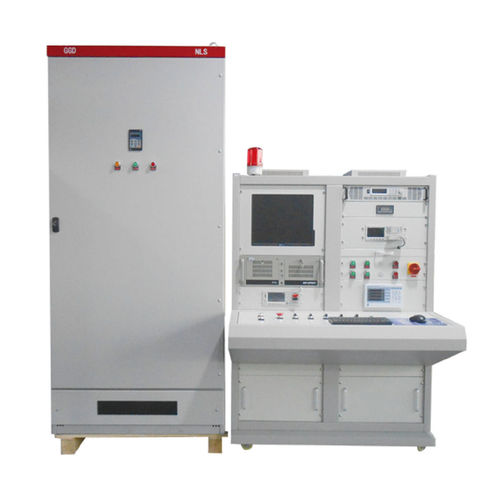

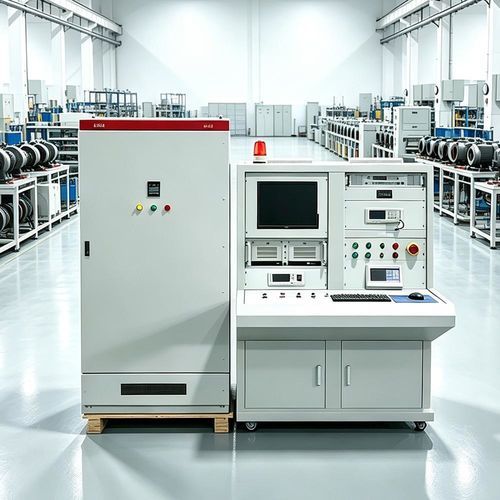

Elektrische Prüfstand UHV-316C

automatischfür MotorenDreiphasen-Wechselstromnetz

Produktvorstellung:
Der Prüfstand UHV-316C ist für die Werksprüfung von einphasigen und dreiphasigen kleinen und mittleren asynchronen Motoren ausgelegt. Der Prüfstand verfügt über eine eingebaute prüfstromversorgung mit variabler Frequenz und automatisiert die Abnahmeprüfungen nach gespeicherten Standardparametern.

Produkteigenschaften:

• Echtzeit-Anzeige der Prüfergebnisse mit integriertem Datenspeicher und Druckfunktion für rückverfolgbare Prüfberichte.
• Speicherung von Standardparametern für schnellen Vergleich und automatische Beurteilung konform/nicht konform.
• Gleichzeitige Prüfung mehrerer Motoren zur Steigerung des Durchsatzes bei Produktionsprüfungen.
• Hochpräzise Messungen, kurze Prüfzyklen und hohe Störfestigkeit für zuverlässige Messungen vor Ort.
• Windows-basierte Software und modulare Hardware-Architektur für einfache Konfiguration, Wartung und Kalibrierung.

Produktparameter:
Prüfpunkt | Messbereich | Genauigkeit | Beschreibung
Temperatur | -40–150℃ | ±1℃ | Messung der Umgebungstemperatur
Gleichstromwiderstand | 0,01–2000 Ω | Klasse 0.2 | 6 Messbereiche, automatische Temperaturkompensation
Isolationswiderstand | DC 500 V / 1–500 MΩ | Klasse 5.0 | Automatische Hintergrundsubtraktion
Zwischenwendelprüfung (Surge) | 400–3000 Vp | Klasse 5.0 | Anstiegszeit 0,2 μs, automatische Beurteilung benachbarter Windungen bei 1/200 Umdrehung
Netzfrequenz-Prüfspannung (Spannung) | AC 400–3000 V | Klasse 2.0 | Einstellbare Dauer 1–60 s
Netzfrequenz-Prüfspannung (Leckstrom) | 1–50 mA | — | Automatische Hintergrundsubtraktion, Durchschlagschutz
Elektrische Parameter – Strom | 0,1–100 A | Klasse 0.5 | —
Elektrische Parameter – Spannung | 30–750 V | Klasse 0.5 | —
Elektrische Parameter – Frequenz | 50/60 Hz (asynchron) | — | —

Technische Daten:

• Modell: UHV-316C
• Nennleistungsbereich: 0,12 kW–37 kW (einphasig & dreiphasig)
• Geeignet für Werksprüfungen kleiner und mittlerer asynchroner Motoren
• Integrierte prüfstromversorgung mit variabler Frequenz
• Messfunktionen: Gleichstromwiderstand, Isolationswiderstand, Zwischenwendelprüfung (Surge), elektrische Parameter, Netzfrequenz-Prüfspannung
• Temperaturmessbereich: -40 bis 150℃ (±1℃)
• Gleichstromwiderstand: 0,01–2000 Ω (Klasse 0.2), 6 Bereiche, automatische Temperaturkompensation
• Isolationswiderstand: DC 500 V, 1–500 MΩ (Klasse 5.0), automatische Hintergrundsubtraktion
• Zwischenwendelprüfspannung: 400–3000 Vp (Klasse 5.0), Anstiegszeit 0,2 μs, Beurteilung bei 1/200 Umdrehung
• Netzfrequenz-Prüfspannung: AC 400–3000 V (Klasse 2.0), Dauer 1–60 s einstellbar; Leckstrom 1–50 mA mit Durchschlagschutz
• Elektrische Parameter: Strom 0,1–100 A (Klasse 0.5); Spannung 30–750 V (Klasse 0.5); Frequenz 50/60 Hz
• Funktionen: Echtzeit-Anzeige, Datenspeicherung und Druck, Speicherung von Standardparametern, Mehrfachmotorprüfung, automatische Beurteilung unter Windows, modulares Design
