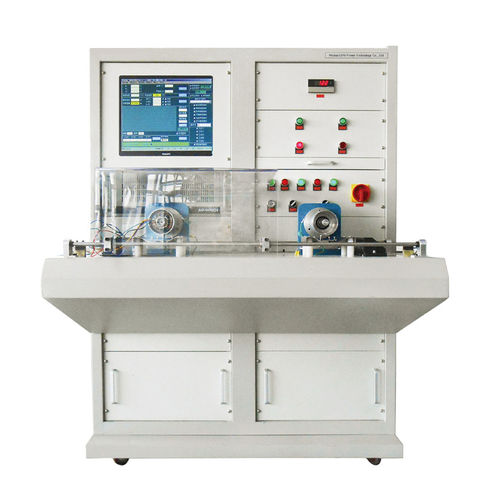

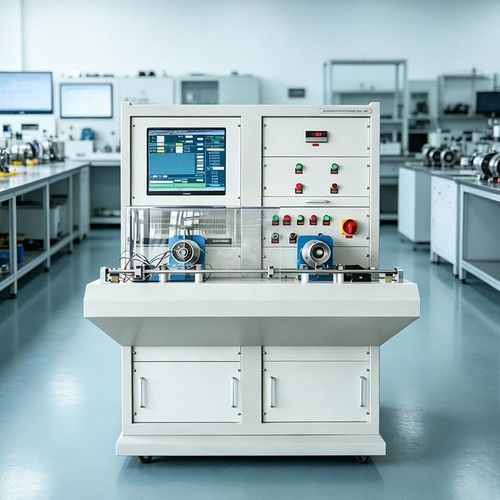

Spannungsprüfstand UHV-316D

LeckDrehrichtungStrom

Produktbeschreibung:
Das Statorprüfsystem UHV-316D ist für Produktions- und F&E-Prüfungen an Einphasen- und Dreiphasengeneratorstatoren ausgelegt. Es unterstützt 3-, 6-, 9- und 12-adrige Wicklungen, verwendet eine 2-Kanal-Verdrahtung und ist geeignet für 3- und 6-adrige Statoren von New-Energy-Motoren bis Baugröße H355.

Standardprüfungen:

• Gleichstromwiderstandsmessung
• Isolationswiderstandsmessung
• Zwischenwicklungstest (Impuls)
• Netzfrequenz-Prüfspannungstest
• Wicklungsstrom-Balance
• Richtungsprüfung der Drehung

Optionale Prüfungen:

• Induktivitätsmessung
• Strom-Balance-Test
• Prüfung der Drehrichtung des Magnetfelds

Produkteigenschaften:

• Gleichzeitige Anzeige aller Ergebnisse mit integriertem Datenspeicher und Druckfunktion
• Fußbetätigter Sicherheitsschalter für sicheren Betrieb
• Frontseitige Prüfvorrichtung für mittelgroße und kleine Statoren
• Schnelle Messung geeignet für Fertigungsstraßen (Haushaltsgeräte, Wasserpumpen etc.)

Produktparameter:
Prüfpunkt | Messbereich | Genauigkeit | Leistungsbeschreibung
DC-Widerstand | 0,01 ~ 2000 Ω | Klasse 0.2 | Automatische Temperaturkompensation; einstellbare Prüfzeit
Isolationswiderstand | DC 500 V / 1 ~ 500 MΩ | Klasse 5.0 | Automatische Abzug der Hintergrundisolation; einstellbare Messzeit
Zwischenwicklungstest | DC 400 ~ 3000 Vp | Klasse 2.0 | Anstiegszeit 0,2 μs; Nachweis bis 1/400 Windungen
Netzfrequenz-Prüfspannung - Spannung | AC 400 ~ 3000 Vac | — | Prüfzeit 1 ~ 60 s einstellbar
Netzfrequenz-Prüfspannung - Leckstrom | 1 ~ 100 mA | — | Automatischer Abzug des Hintergrundleckstroms; Durchschlagschutz

Technische Daten:

• Modellreihe: UHV-316D
• Unterstützte Wicklungsarten: 3-, 6-, 9-, 12-adrig
• Verdrahtungsmethode: 2-Kanal-Verdrahtung
• Anwendbare Motorrahmengröße: bis H355 (New-Energy-Motoren)
• DC-Widerstandsbereich: 0,01 ~ 2000 Ω, Klasse 0.2, automatische Temperaturkompensation
• Isolationswiderstand: DC 500 V, 1 ~ 500 MΩ, Klasse 5.0, automatische Hintergrundabzugsfunktion
• Zwischenwicklungstestspannung: DC 400 ~ 3000 Vp, Klasse 2.0, Anstiegszeit 0,2 μs, Nachweis bis 1/400 Windungen
• Prüfung der Netzfrequenz-Tauglichkeit: AC 400 ~ 3000 Vac, Prüfzeit 1 ~ 60 s einstellbar
• Leckstrommessbereich: 1 ~ 100 mA, automatische Abzugsfunktion und Durchschlagschutz
• Funktionen: kombinierte Ergebnisanzeige, Datenspeicherung und Druck, frontseitige Prüfvorrichtung, fußbetätigter Sicherheitsschalter, schnelle Messung für Serienfertigung
