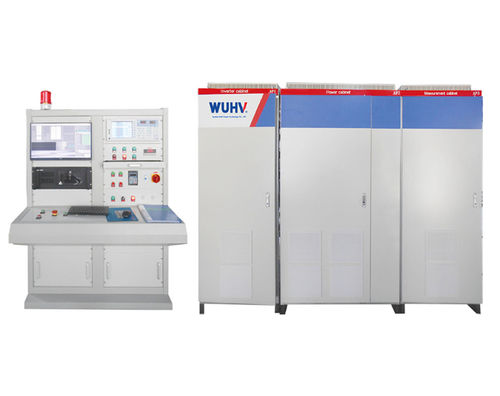

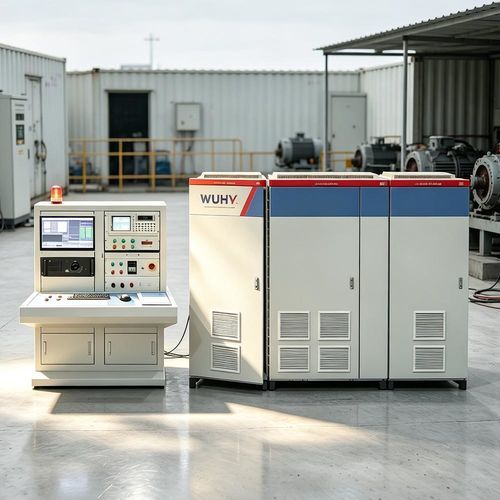

Temperaturprüfstand UHV-316C

Andere PrüfungenLeistungfestigkeit

Produktübersicht:
Der UHV-316C ist ein umfassender Prüfstand für die Werksprüfung von einphasigen und dreiphasigen Asynchronmotoren kleiner und mittlerer Leistung. Er verfügt über ein Prüfnetz mit variabler Frequenz und eine automatische PASS/FAIL-Bewertung auf Basis gespeicherter Standardparameter.

Hauptprüffunktionen:

• Gleichstromwiderstandsmessung (DC)
• Isolationswiderstandsmessung
• Stoß‑Inter‑Spulen‑Prüfung (Surge inter‑turn)
• Messung elektrischer Parameter (Spannung, Strom, Frequenz)
• Prüfung der Spannungsfestigkeit bei Netzfrequenz (Dielektrikumstest)

Kernmerkmale:

• Echtzeitanzeige der Messergebnisse mit integriertem Datenspeicher und Druckaufzeichnung
• Speicherung von Standardparametern für automatische Vergleiche und Abnahmen
• Unterstützt gleichzeitige Prüfung mehrerer Motoren zur Steigerung des Durchsatzes
• Hohe Messgenauigkeit, schnelle Prüfdauer und starke Störsicherheit
• Windows‑basierte automatische Bewertung und modulare Hardware‑Architektur für einfache Wartung und Kalibrierung
• Integriertes Prüfnetz mit variabler Frequenz für kontrollierte Prüfbedingungen

Technische Daten:

• Anwendbarer Leistungsbereich: 0,12–315 kW — einphasige und dreiphasige Klein‑/Mittelmotoren
• Temperatur: -40 bis 150 ℃, Genauigkeit ±1 ℃
• DC‑Widerstand: 0,01–2000 Ω, Klasse 0.2, 6 Messbereiche, automatische Temperaturkompensation
• Isolationswiderstand: DC 500 V, 1–500 MΩ, Klasse 5.0, automatische Hintergrundkorrektur
• Inter‑turn (Surge) Prüfung: 400–3000 Vp, Klasse 5.0, Anstiegszeit 0,2 μs, empfindlich bis 1/200 der Windung
• Spannungsfestigkeitsprüfung Netzfrequenz: AC 400–3000 V, Klasse 2.0, programmierbare Dauer 1–60 s; Leckstrom 1–100 mA mit Durchschlagschutz
• Messung elektrischer Parameter: Strombereiche 0,1–100 A und 50–600 A (Klasse 0.5); Spannung 30–750 V (Klasse 0.5); Frequenz 50/60 Hz (asynchron)
• Betrieb & Daten: Windows‑Steuerung, automatische Bewertung, Echtzeitanzeige, integrierte Speicherung und Druck
