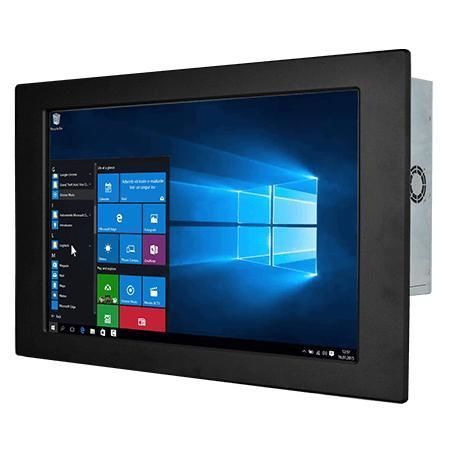

Panel-PC / mit resisitivem Touchscreen W22IF7T-IPA3

Breitbild-MonitorLCDmit LED-Rückbeleuchtung

Kurzbeschreibung Der Winmate W22IF7T-IPA3 ist ein 21,5" Front-IP65-Panel-PC (1920 x 1080) mit Intel® Core™ i3/i5/i7 (Coffee Lake Refresh) Prozessoren, ausgelegt für Maschinensteuerung, Fabrikautomation und Bediener-HMIs. Zielgruppe sind industrielle Einkäufer, OEMs und Systemintegratoren, die langlebige Hardware für feuchte oder staubige Umgebungen benötigen.

Hauptmerkmale

• 21,5" 1920 x 1080 Display
• Intel® 9th Gen Core™ i3/i5/i7 Prozessoren
• Flexibler Speicher: 1 x 2,5" HDD-Bay + M.2/SSD-Optionen
• Mehrere I/Os: 2 x Seriell, 4 x USB 3.2 Gen1 Type-A, 2 x Gigabit LAN
• 12V DC Eingang (Din4 verriegelbarer Anschluss)
• DisplayPort bis 4096 x 2304 @60 Hz; HDMI bis 4096 x 2304 @24 Hz

Übersicht Die Front-IP65-Serie bietet Wasser- und Staubschutz an der Frontblende und behält ein schlankes Rahmen-Design zur platzsparenden Integration in Schaltschränke, Kioske und industrielle Bedienfelder.

Touch- und Bedienungsoptionen Konfigurierbare Frontoberfläche: resistiver Touch (optional) oder Schutzglas ohne Touch. Optionen unterstützen intuitive Bedienung im Industrieumfeld.

Video und Integration VGA/HDMI/DisplayPort Schnittstellen zur einfachen Integration mit Embedded-Boards und Systemen. DisplayPort standardmäßig, HDMI optional. Unterstützt Dual-Display-Setups.

Installation und mechanisches Design Frontblende mit O-Ring aus Gummi an der Rückseite zur Abdichtung gegen Kundenbefestigungen. Standard Panel-Mount; VESA optional. Metallgehäuse mit Lüfterkühlung. Abmessungen 534 x 349 x 81 mm; Ausschnitt 508 x 302 mm; Gewicht ≈ 7,2 kg.

Zertifizierungen CE, FCC.

Umgebung und Zuverlässigkeit Betriebsfeuchte 10%–90% RH (nicht kondensierend); Betriebstemperatur 0°C bis 50°C; Frontseitiger Schutzgrad IP65.

Lieferumfang / optionale Zubehör 100–240V AC auf DC Adapter, Netzkabel, VESA-Schrauben, Montageclips, Treiber-CD & Handbuch. Optionale WLAN/BT-Module über M.2 E-Key.

Technische Daten

• Display: 21.5" 1920 x 1080, 250 nits, Kontrast 3000:1, aktive Fläche 476.64 x 268.11 mm
• Touch/Glas: Resistiver Touch (optional) oder Schutzglas
• Prozessor: Intel Core i7-9700TE (Default); i5-9500TE, i3-9100TE optional
• Chipset: Intel® Q370
• Arbeitsspeicher: 2 x non-ECC SO-DIMM bis zu 64GB
• Speicher: 128GB SSD Standard; M.2 2280 NVMe bis 4TB; 2 x SATA III für 2.5" SSD/HDD (RAID 0/1 optional)
• Ethernet: 2 x Intel® Gigabit Ethernet
• Sicherheit: TPM 2.0
• Betriebssystem: Windows 10 IoT Enterprise 64-bit (optional), Linux Ubuntu (optional)
• I/O: 4 x USB 3.2 Gen1 Type-A; Seriell: 1 x RS232/422/485 + 1 x RS232; Video: 1 x DP1.2 (Default), 1 x HDMI 1.4 (optional); Audio: Mic in, Line out, 2 x Lautsprecher
• Erweiterung: 1 x M.2 2280 M-Key, 1 x M.2 2230 E-Key, 1 x PCIe 3.0 x16
• Anzeigen & Bedienelemente: Power/Storage LEDs, Helligkeitsregler, Power- und Reset-Taste
• Stromversorgung: 1 x 12V DC Din4 verriegelbarer Anschluss; Adapter 12V 120W
• Mechanik & Umwelt: 534 x 349 x 81 mm; Ausschnitt 508 x 302 mm; Gewicht ≈ 7,2 kg; Betrieb 0°C–50°C; Lagerung -10°C–60°C; Feuchte 10%–90% RH
• Front IP Rating: IP65
