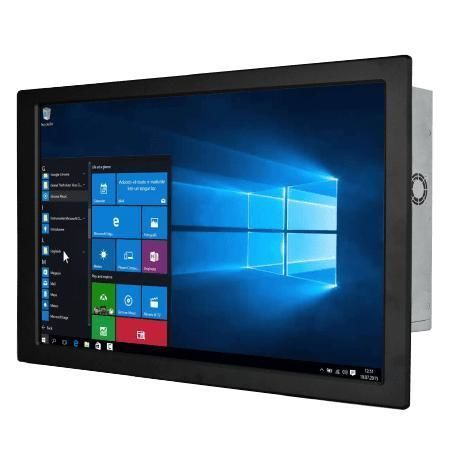

Panel-PC / mit resisitivem Touchscreen W22IAD7T-IPA3

21,5"Intel® Core i3Intel® Core i5

Überblick
Winmate W22IAD7T-IPA3 ist ein 21,5" Front‑IP65‑Panel‑PC auf Basis von Intel® Core™ Prozessoren der 12. und 14. Generation (Alder Lake S und optionale T‑Serien). Entwickelt für Maschinensteuerung, Fabrikautomation und Bediener‑HMI, bietet er eine spritz‑ und staubdichte Frontblende für nasse, staubige oder Außen‑Installationen. Skalierbarer Speicher, vielfältige I/O und Multi‑Display unterstützen industrielle Einsätze.

Hauptmerkmale

• 21,5" FHD Display (1920×1080), 250 nits
• Intel® Core™ i3/i5/i7/i9 (Alder Lake S / T Optionen)
• 2× SODIMM DDR5 4800MHz, bis zu 64 GB
• Duales Intel® 2.5Gb Ethernet
• Multi‑Display: DP1.4a (DP++), HDMI2.0b optional
• 4× USB 3.2 Gen2, serielle Anschlüsse, Audio
• Front IP65; 12V DC Stromversorgung

Front IP65 Schutz
Die Frontblende ist mit einer Gummi‑O‑Ring‑Dichtung ausgestattet, die bei korrekter Panelmontage die IP65‑Schutzart sicherstellt. Damit wird das Eindringen von Wasser und Staub verhindert, z.B. in Kiosken, Parkplätzen oder Schaltschrank‑Integration.

Touch und Bedienung
Unterstützt optional resistiven Touch oder Schutzglas ohne Touch. Oberfläche wählbar für unterschiedliche Installations‑ und Bedienanforderungen.

Schnittstellen und Integration

• Video: DP1.4a (DP++), HDMI2.0b optional, bis zu 4096×2160@60Hz
• Speicher/Erweiterung: M.2 2280 NVMe, M.2 2230 E‑Key für Wi‑Fi; optional 2× SATA III 2.5" (RAID)
• I/O: 4× USB3.2 Gen2, 1× RS232/422/485 (Default RS232) + 1× RS232, Mic in, Line out

Anwendungsbereiche
Geeignet für Maschinensteuerung, Fabrik‑HMI, Outdoor‑Kioske, Parkplätze, Tankstellen, Schwimmbäder und andere Orte, die eine Frontschutz gegen Wasser, Staub und Feuchte erfordern, bei entsprechender Gehäuseintegration.

Technische Daten

• Modell: W22IAD7T-IPA3
• Display: 21,5" 1920×1080, 250 nits, Kontrast 3000:1, Blickwinkel 89/89/89/89
• Prozessoren: i3-12100TE (Standard); Optionen i5/i7/i9 TE/T; gelistete 14. Gen T‑Modelle
• Chipset: Intel® R680E
• Speicher: 2× non‑ECC SO‑DIMM DDR5 4800MHz, bis zu 64GB
• Storage: 128GB SSD Standard; Optionen bis 4TB NVMe; optional 2× SATA III 2.5" (RAID)
• Netzwerk: 2× 2.5Gb LAN (Intel®)
• Sicherheit: TPM 2.0
• OS: Windows 11 IoT Enterprise / Windows 11 Pro / Ubuntu 22.04 (Wake on Touch unter Linux nicht unterstützt)
• Strom: 12V DC (DIN4), Adapter 12V 220W (Beispiel)
• Abmessungen: 534×349×90 mm; Ausschnitt: 508×302 mm; Gewicht: 7.2 kg
• Montage: Panel mount (Standard); VESA optional
• Gehäuse: Metall; Kühlung: Lüfterdesign
• Betrieb: 0°C–50°C; Lagerung: -10°C–60°C; Feuchte: 10%–90% RH non‑condensing
• Frontschutz: IP65; Zertifizierungen: CE, FCC
