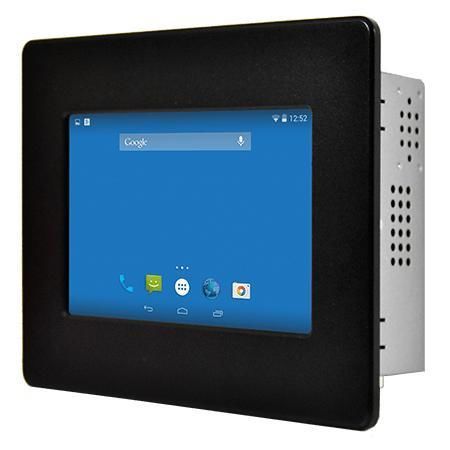

Panel-PC / mit resisitivem Touchscreen R05FA3S-IPD1

mit TouchscreenTFT LCD5,7"

Produktübersicht
Winmate R05FA3S-IPD1 ist ein 5,7 Zoll Front‑IP65 Touchscreen Panel‑PC auf Basis der NXP i.MX6 Plattform, entwickelt für Maschinensteuerung, Fabrikautomation und Bediener‑HMI. Das Gerät bietet eine frontseitige IP65‑Abdichtung für nasse und staubige Umgebungen, lüfterlosen Betrieb mit sehr geringem Stromverbrauch und ein kompaktes Format für Panel‑ oder VESA‑Montage. Zielgruppe sind industrielle Einkäufer, OEMs und Systemintegratoren, die stabile Integration und lange Verfügbarkeit benötigen.

Hauptmerkmale

• 5,7 Zoll 640 x 480 TFT‑LCD mit resistivem Touch (Option: Schutzglas); Front IP65
• NXP i.MX6 Dual Core 1,0 GHz (Quad Core optional)
• Onboard LPDDR3 1 GB (2 GB optional) und eMMC 16 GB (32 GB optional)
• Schnittstellen: 1 x USB 2.0 Type‑A, 1 x USB OTG, 1 x Mini USB (Konsole), 1 x RS232/422/485, 1 x LAN RJ45 mit PoE (PD, IEEE 802.3at), 1 x Micro SD Slot, 1 x Micro HDMI (optional)
• PoE Unterstützung (optional); lüfterloses Wärmemanagement
• Erweiterung: 1 x mPCIe Slot für Wi‑Fi Modul; CANBUS (D‑sub9)

Produkt‑Highlights

• Frontseitiges IP65‑Blech mit O‑Ring‑Dichtung an der Rückseite für sichere Panel‑Montage in rauer Umgebung
• Flexible Oberflächenoptionen: resistiver Touch (Bedienung mit Handschuhen) oder Schutzglas, wenn kein Touch benötigt wird
• Duale Videoausgänge (VGA + Micro HDMI optional) für Überwachung oder Kiosk‑Anwendungen
• Kompakte Baugröße (188 x 148 x 59 mm) mit Ausschnitt 162 x 118 mm für Einbaumontage
• Geeignet für Innen/Außen‑Kioske, Produktionsbereiche, Parkplätze oder Tankstellen bei geeigneter Installation

Zertifizierungen

• CE
• FCC

Technische Daten

• Modell: R05FA3S-IPD1
• Prozessor: NXP i.MX6 Dual Core 1,0 GHz (Quad Core optional)
• Speicher: 1 GB LPDDR3 (Standard); 2 GB optional
• Speicher (Flash): eMMC 16 GB (Standard); 32 GB optional; Micro SD Slot
• Betriebssystem: Optional Linux Ubuntu 18.04, Android 6.0, Debian 7.0, Linux 4.1.15 QT 5.5
• Display: 5,7 Zoll 640 x 480, 900 nits, Kontrast 300:1, aktive Fläche 115,2 x 86,4 mm
• Abmessungen: 188 x 148 x 59 mm; Ausschnitt: 162 x 118 mm; Gewicht: 1,0 kg
• Montage: Panel mount; VESA Mount
• Gehäuse: Metall; Kühlung: Fanless
• Betriebsbedingungen: 0°C bis 50°C; Lagerung: -10°C bis 60°C; Luftfeuchte: 10%–90% RH, nicht kondensierend
• I/O: 1 x Mini USB Konsole; 1 x USB OTG; 1 x USB2.0 Type‑A; 1 x RS232/422/485; 1 x LAN RJ45 mit PoE; 1 x Micro HDMI (optional); 2 x Lautsprecher; 1 x Micro SD; 1 x mPCIe; 1 x CANBUS D‑sub9
• Stromversorgung: 12V DC (2‑poliger Anschluss); Netzteil 12V 50W; PoE PD IEEE 802.3at (25W)
• Zubehör: 100~240V AC → 12V DC Adapter, Netzkabel, VESA‑Schrauben, Montage‑Clips
