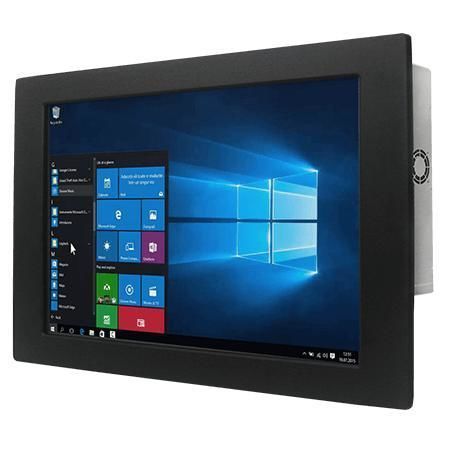

Panel-PC / mit resisitivem Touchscreen W18IF7T-IPA2

mit TouchscreenLCD18,5"

Überblick
Der Winmate W18IF7T-IPA2 ist ein 18,5" Front-IP65-Panel-PC für Maschinensteuerung, Fabrikautomation und Bediener-HMI. Er nutzt Intel® Core™ i3/i5/i7 Prozessoren (9. Generation, Coffee Lake Refresh), bietet zahlreiche I/Os sowie flexible Speicheroptionen für industrielle Embedded-Anwendungen.

Hauptmerkmale

• Display 18,5" 1366 x 768, Helligkeit 450 nits
• Intel® Core™ i3 / i5 / i7 Prozessoroptionen
• Flexibler Speicher: M.2 NVMe/SATA, 2,5" Laufwerkschacht; RAID optional
• Mehrere I/Os: 4 x USB 3.2 Gen1, 2 x Giga LAN, 2 serielle Schnittstellen
• 12 V DC Eingangsversorgung mit verriegelbarem Din4
• Videoausgänge: DP1.2 und HDMI1.4 (Dual-Display-Unterstützung)

Wasserdichtes Front-IP65-Design
Die Frontblende ist nach IP65 geschützt gegen Wasser und Staub. Das schmale Rahmenprofil und die hintere O‑Ring-Dichtung ermöglichen eine zuverlässige Einbaulösung in feuchten, staubigen oder Kiosk-Umgebungen bei einfach wartbarem Aufbau.

Touch- und Oberflächenoptionen

• Resistiver Touchscreen (optional) für interaktive HMI
• Schutzglas ohne Touch-Funktion für nicht-interaktive Installationen

Video- und Signalschnittstellen
Unterstützt VGA/HDMI/DisplayPort zur Integration mit Embedded-Boards und Industriecontrollern. Dual-Display-Konfigurationen und hohe Auflösungen über DP/HDMI sind je nach Konfiguration möglich.

Mechanik & Montage

• Abmessungen: 520 x 340 x 70 mm; Ausschnitt: 462 x 285 mm
• Panel-Montage (Standard); VESA optional
• Metallgehäuse mit Lüfterkühlung; O‑Ring-Gummidichtung auf der Rückseite der Frontblende für Abdichtung
• Gewicht: ca. 5,3 kg

Zertifizierungen

• CE
• FCC

Technische Spezifikationen

• Modell: W18IF7T-IPA2
• Marke: Winmate
• Display: 18,5" 1366 x 768, 450 nits, Kontrast 1000:1, Blickwinkel 85/85/80/80
• Prozessoren: Intel® Core™ i7-9700TE / i5-9500TE / i3-9100TE
• Chipset: Intel® Q370
• Speicher: 2 x non-ECC SO-DIMM bis zu 64 GB
• Speichergeräte: 1 x M.2 2280 M-Key (NVMe/SATA), 2 x SATA III für 2,5" Laufwerke
• Ethernet: 2 x Intel® Gigabit LAN
• Sicherheit: TPM 2.0
• I/O: 4 x USB 3.2 Gen1 Type-A; 1 x RS232/422/485 + 1 x RS232; DP1.2 (Standard), HDMI1.4 (optional); Mic-in, Line-out, 2 Lautsprecher
• Erweiterung: M.2 2280/2242 M-Key, M.2 2230 E-Key (Wi‑Fi), PCIe 3.0 x16 (optional)
• Betriebstemperatur: 0 °C bis 50 °C; Luftfeuchte 10%–90% RH, nicht kondensierend
• Stromversorgung: 12 V DC (Din4 verriegelbar); Adapter 12 V 120 W
