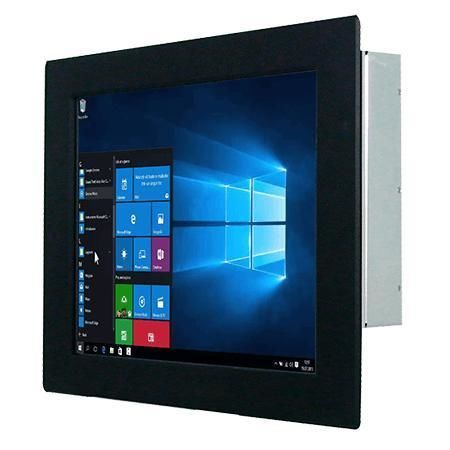

Panel-PC / mit resisitivem Touchscreen R15IP7T-IPA3WT

15"Intel® Pentium® N42001024 x 768

Zusammenfassung
Winmate R15IP7T-IPA3WT ist ein 15-Zoll Front-IP65 Panel-PC, entwickelt für Maschinensteuerung, Fabrikautomation und Bediener-HMIs. Er vereint frontseitigen IP65-Schutz, lüfterlose Kühlung und flexible I/O- sowie Speicheroptionen für zuverlässigen Betrieb in feuchten, staubigen oder temperaturkritischen Industrieumgebungen.

Hauptmerkmale

• Intel® Pentium® N4200 (Apollo Lake) 1,10 GHz (Burst bis zu 2,5 GHz)
• Flexibles Speicherkonzept: M.2 2242 SSD + optionale 2,5" SATA HDD/SSD
• Vielseitige I/Os: serielle Schnittstellen, 4 x USB3.2 Gen1 (Type‑A), 2 x Gigabit LAN
• Front IP65 Schutz, Metallgehäuse fanless, Betriebstemperaturbereich -20 °C bis 60 °C
• 12 V DC Versorgung (Din4); Display-Ausgänge: DP1.2 (Standard), HDMI/VGA optional

Übersicht
Das R15IP7T-IPA3WT gehört zur Front IP65 Serie von Winmate und ist für die Integration in Schaltschränke, Paneele und Außenkioske vorgesehen. Es richtet sich an Anwendungen, die frontseitigen Schutz gegen Wasser und Staub bei schlankem Rahmen und industrietauglicher Konnektivität benötigen.

Front-IP65-Design
Die abgedichtete Frontblende und die Gummi-O‑Ring‑Dichtung verhindern das Eindringen von Feuchtigkeit und Partikeln an der Frontseite bei Einbau in ein Bedienpanel und gewährleisten Front-IP65-Schutz.

Intuitive Bedienung über Touchscreen
Optional mit resistivem Touchscreen oder Schutzglas ohne Touch-Funktion erhältlich, um unterschiedlichen Bedieneranforderungen und Umgebungsbedingungen gerecht zu werden.

DP-, HDMI- und VGA-Schnittstellen
Die Anzeigeanschlüsse umfassen DP1.2 als Standard sowie optionale HDMI 1.4 und VGA zur Integration verschiedener Embedded‑Boards und Displaykonfigurationen.

Einfache Installation
Kompakte Abmessungen und frontseitige Dichtung erleichtern den Einbau in bestehende Panels. Standardmäßig Panel-Montage, optional VESA-Halterung.

Geeignet für Außenkioske
Bei fachgerechter Einbettung und Abdichtung ist die Front-IP65-Klassifizierung geeignet für den Betrieb im Außenbereich (Wasser, Feuchte, Staub) z. B. in Parkhäusern, Tankstellen oder Schwimmbadbereichen.

Zertifizierungen
CE, FCC

Technische Daten

• Display: 15,0"; Auflösung: 1024 x 768; Helligkeit: 500 nits; Kontrast: 2500:1; Blickwinkel: 88/88/88/88; Aktive Fläche: 304.1 x 228.1 mm
• Touch / Glas: Resistiver Touchscreen (optional); Schutzglas ohne Touch (optional)
• Prozessor: Intel® Pentium® N4200 1,1 GHz (bis zu 2,5 GHz)
• RAM: Dual‑channel SO‑DIMM (DDR3L), bis zu 16 GB
• Speicher: 128 GB SSD (Standard); optional 256 / 512 / 1 TB; 2 x SATA III für 2,5" SSD/HDD (optional); 1 x M.2 2242 B‑Key (SATA III)
• Ethernet: 2 x Intel® Gigabit Ethernet (RJ45)
• Sicherheit: TPM 2.0
• Betriebssysteme: Windows 10 IoT Enterprise (64-bit) optional; Linux Ubuntu optional
• WLAN/BT: optional (M.2 2230 E‑Key für Wi‑Fi)
• Abmessungen: 400 x 320 x 70 mm; Cut out: 359 x 273 mm; Gewicht: 4,2 kg
• Montage: Panel mount (Standard); VESA mount (optional)
• Gehäuse: Metall; Kühlung: fanless
• Betriebsfeuchte: 30%–90% RH (ohne Kondensation)
• Betriebstemperatur: -20 °C bis 60 °C; Lagertemperatur: -30 °C bis 70 °C
• IP-Schutz: Front IP65
• I/O Ports: 4 x USB3.2 Gen1 (Type‑A); Seriell: 1 x RS232/422/485 (Default RS232) + 1 x RS232; LAN: 2 x Gigabit RJ45
• Video: 1 x DP1.2 (Standard); 1 x HDMI 1.4 (optional); 1 x VGA (optional)
• Audio: 1 x Mic in; 1 x Line out; 2 x Lautsprecher
• Erweiterung: 1 x M.2 2242 B‑Key (SSD); 1 x M.2 2230 E‑Key (Wi‑Fi); 1 x PCIe 2.0 x1
• Anzeige/Bedienelemente: Power-LED; Storage-LED; Helligkeitsregelung
• Stromversorgung: 1 x 12 V DC (Din4); Netzteil: 12 V 50 W
• Zubehör: 100~240 V AC → 12 V DC Adapter; Netzkabel; VESA-Schrauben; Montageclips; Treiber-CD & Handbuch (je nach Ausführung)
