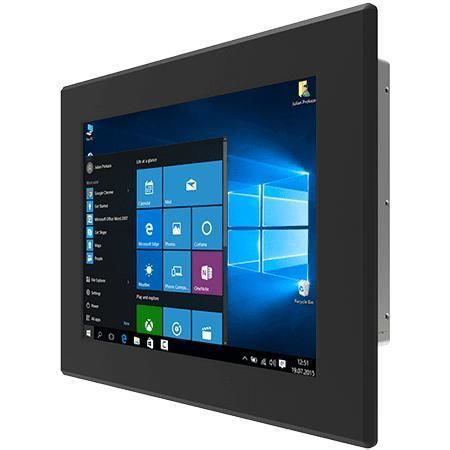

Panel-PC / mit Touchscreen R15IT3S-IPC3

mit resisitivem TouchscreenTFT LCD15"

Kurzbeschreibung
Der Winmate R15IT3S-IPC3 ist ein 15-Zoll Front-IP65-Panel-PC für Maschinensteuerung, Fabrikautomation und Bediener-HMI. Er verwendet einen Intel® Core™ i5-1135G7 (2,4 GHz, Turbo bis 4,2 GHz) und ein lüfterloses Kühlkonzept für niedrigen Stromverbrauch und langfristige Zuverlässigkeit. Die vordere, abgedichtete Blende mit Front-IP65 ermöglicht den Einsatz in feuchten und staubigen Umgebungen und bietet vielfältige I/O- und Erweiterungsoptionen.

Hauptmerkmale

• 15-Zoll TFT XGA (1024 x 768), 300 nits
• Intel® Core™ i5-1135G7 2,4 GHz (bis 4,2 GHz)
• Lüfterloses Design und sehr geringer Energieverbrauch
• Frontseitiger IP65-Schutz mit O-Ring-Dichtung
• 1 x SO-DIMM DDR4 3200 MHz (max. 32 GB)
• Integrierte Dual Intel Ethernet Controller (2 x 2.5 Giga LAN RJ45)
• M.2-Steckplätze: Key M für 2242 SATA III / optional 2280 NVMe; Key E für Wi‑Fi

Wasserdichtes Front-IP65-Design
Die vordere Blende mit Gummi-O-Ring verhindert das Eindringen von Wasser und Staub von vorne und ermöglicht so den zuverlässigen Betrieb in Fertigungsumgebungen, Außenkiosken und ähnlichen exponierten Installationen.

Intuitive Bedienung per Touchscreen
Verfügbare Oberflächenoptionen: resistiver Touchscreen oder Schutzglas ohne Touchfunktion, sodass das Gerät je nach Anwendung als Bediener-HMI oder geschütztes Display konfiguriert werden kann.

HDMI- und VGA-Signalschnittstellen
Das Gerät bietet VGA und optional HDMI 2.0 sowie mehrere USB- und serielle Anschlüsse zur einfachen Integration in Embedded-Boards und industrielle Systeme. M.2-Steckplätze unterstützen SSD- und Funkmodule für Feldanpassungen.

Einfache Installation
Die Konstruktion verfügt über einen hinteren Gummi-O-Ring an der Frontblende zur Abdichtung gegenüber kundenseitigen Halterungen; Standardmäßiger Panel-Mount und optionaler VESA-Mount stehen zur Verfügung.

Geeignet für Außenkiosk-Anwendungen
Bei korrekter Einbettung in ein Gehäuse widersteht das Gerät Außenbeanspruchungen wie Wasser, Feuchtigkeit, Sonneneinstrahlung und Partikeleinschlüssen — geeignet für Parkplätze, Tankstellen, Schwimmbäder und ähnliche Außenkioske.

Technische Daten

• Display: 15.0 inch TFT XGA, 1024 x 768; Helligkeit 300 nits; Kontrast 2000:1; Blickwinkel 88/88/88/88; Aktive Fläche 304.1 x 228.1 mm
• Prozessor: Intel® Core™ i5-1135G7 2.4 GHz (bis 4.2 GHz)
• Speicher: 4 GB Standard; optional 8/16/32 GB; 1 x SO-DIMM DDR4 3200 MHz (max. 32 GB)
• Speicherplatz: 128 GB SSD Standard; optional 256/512 GB /1/2/4 TB; 1 x SATA III für 2.5" SSD/HDD bis 2 TB (optional)
• Ethernet: 2 x Intel® Ethernet Controller (2 x 2.5 Giga LAN RJ45)
• Sicherheit: TPM 2.0
• Betriebssysteme (optional): Windows 11 IoT Enterprise 64-bit; Windows 11 Pro 64-bit; Linux Ubuntu 22.04 (kein Wake on Touch)
• WLAN / BT: optional (M.2 2230 E-Key)
• Seriell: 1 x RS232/422/485 (Default RS232, konfigurierbar) + 1 x RS232
• USB: 2 x USB3.2 Gen2x1 (Type-A) plus weitere Ports je nach Konfiguration
• Video: 1 x HDMI 2.0 (optional); VGA unterstützt
• Audio: 2 x Lautsprecher
• Erweiterung: 1 x M.2 2280 M-Key (NVMe); 1 x M.2 2230 E-Key (Wi‑Fi)
• Anzeige / Bedienelemente: LED Power, LED Storage, Helligkeitsregler, Power- und Reset-Tasten
• Stromversorgung: 1 x 12 V DC (2.5φ DC jack); Adapter 12 V 120 W (typ.); Zubehör: AC/DC Adapter 100~240 V, Netzkabel
• Mechanik: Abmessungen 400 x 320 x 69 mm; Ausschnitt 359.6 x 274.1 mm; Gewicht 5.1 kg; Metallgehäuse
• Montage: Panel mount Standard; VESA optional
• Kühlung: Fanless
• Umgebung: Betriebsfeuchte 10%–90% RH non-condensing; Betriebstemperatur 0°C–50°C; Lagerung -10°C–60°C
• IP-Klasse: Front IP65
• Zertifizierungen: CE, FCC
