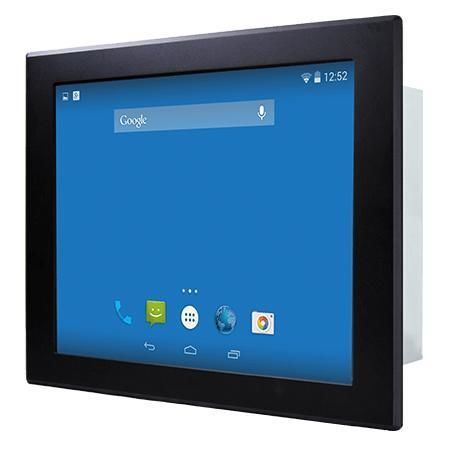

Panel-PC / mit resisitivem Touchscreen R19FA3S-IPM1

TFT LCD19"NXP i.MX6

Übersicht
Der Winmate R19FA3S-IPM1 ist ein 19-Zoll Front-IP65 Panel-PC auf Basis der NXP i.MX6 Plattform, ausgelegt für Maschinensteuerung, Fabrikautomation und Bediener-HMIs. Das lüfterlose Design und die frontseitige IP65-Schutzart machen ihn geeignet für feuchte und staubige Industrieumgebungen mit Bedarf an langfristiger Verfügbarkeit.

Wesentliche Merkmale

• 19 Zoll 1280 x 1024 TFT-LCD mit resistivem Touch (Schutzglas optional)
• NXP i.MX6 Dual Core 1.0 GHz (Quad Core optional)
• Frontseitige Schutzart IP65 gegen Wasser und Staub
• Onboard LPDDR3 1 GB (optional 2 GB)
• Onboard eMMC 16 GB (optional 32 GB)
• Schnittstellen: USB, RS-232/422/485, Micro SD, Mini USB, Micro HDMI (optional), LAN mit PoE
• Lüfterloser Betrieb und sehr geringer Stromverbrauch

Wasserdichtes Front-IP65-Design
Die frontseitige IP65-Klassifizierung schützt vor Spritzwasser und Staubeintritt bei schlankem Rahmen. Geeignet für Fabrikautomation, Außenkioske und andere Umgebungen mit Feuchtigkeit oder Partikeln.

Intuitive Bedienung per Touchscreen
Flexible Oberflächenoptionen: resistiver Touch für Bedienereingaben oder Schutzglas, wenn kein Touch benötigt wird. Dadurch ist die Integration in verschiedene HMI-Szenarien möglich.

Videoausgänge und Integration
Unterstützt übliche Videoanschlüsse (Micro HDMI optional, VGA-Unterstützung) für einfache Integration in Embedded-Boards und Industriesysteme.

Einfache Installation
Ein O-Ring an der Rückseite der Frontblende sorgt für die Abdichtung zwischen Panel und Kundenbefestigung, um Eindringen zu verhindern. Unterstützt Panel-Montage und VESA-Montage zur schnellen Installation in Schränken oder Kiosken.

Geeignet für Outdoor-Kiosk-Anwendungen
Bei korrekter Einbettung bietet die Front-IP65-Ausführung Schutz gegen Wasser, Feuchtigkeit, Sonneneinstrahlung und Partikel, wodurch Einsätze im Außenbereich wie Parkplätze, Tankstellen oder Poolkioske möglich sind.

Zertifizierungen
CE, FCC

Technische Daten

• Modell: R19FA3S-IPM1
• Prozessor: NXP i.MX6 Dual Core 1.0 GHz (optional Quad-Core)
• Speicher: 1 GB LPDDR3 (Standard), 2 GB optional
• Flash-Speicher: Onboard eMMC 16 GB (Standard), 32 GB optional
• Betriebssysteme (optional): Linux Ubuntu 18.04, Android 6.0, Debian 7.0, Linux 4.1.15 QT 5.5
• WLAN/BT: optional per mPCIe Modul
• Display: 19.0 Zoll; Auflösung: 1280 x 1024; Helligkeit: 250 nits; Kontrast: 1000:1; Blickwinkel: 85/85/80/80
• Touch/Glas: resistiver Touch (optional) oder Schutzglas (optional)
• Mechanische Abmessungen: 474 x 384 x 71.4 mm; Ausschnitt (Cut out): 431 x 341 mm; Aktive Fläche: 376.32 x 301.06 mm
• Gewicht: 6.9 kg
• Montage: Panel mount; VESA Mount
• Gehäuse: Metallgehäuse; Kühlung: fanless
• Betriebsfeuchte: 10% bis 90% RH, nicht kondensierend
• Betriebstemperatur: 0°C bis 50°C; Lagertemperatur: -10°C bis 60°C
• IP-Schutz: Front IP65
• IO-Ports: 1 x Console (Mini USB), 1 x USB OTG, 1 x USB2.0 Type-A, 1 x RS232/422/485 (Standard RS232), 1 x RJ45 (PoE PD, IEEE 802.3at), 1 x Micro HDMI (optional), 2 x Lautsprecher, 1 x Micro SD, 1 x mPCIe, 1 x CANBUS D-sub9
• Stromversorgung: 1 x 12V DC, 2-Pin Terminal Block; Adapter: 12V 50W (Zubehör)
• Zubehör: 100~240V AC→12V DC Adapter, Netzkabel, VESA-Schrauben, Montageclips
• PoE: PD gemäß IEEE 802.3at (bis zu 25 W)
