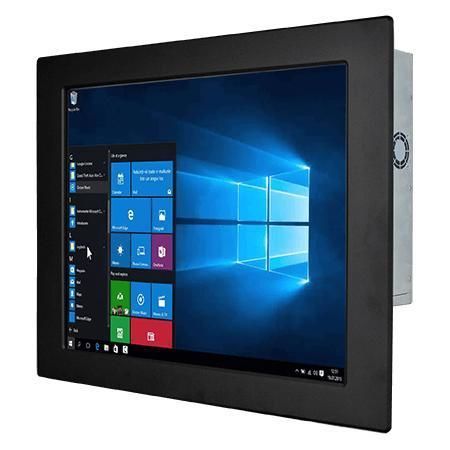

Panel-PC / mit resisitivem Touchscreen R17IAD7T-IPM1

mit Touchscreen17"Intel® Core i3

Kurzbeschreibung
Der Winmate R17IAD7T-IPM1 ist ein 17-Zoll Front-IP65-Panel-PC mit Intel® Core™ Prozessoren der 12. / 14. Generation (Alder Lake / Nachfolgevarianten). Er wurde für Maschinensteuerung, Fabrikautomation und Operator-HMI in nassen, staubigen oder anspruchsvollen Umgebungen entwickelt und bietet zahlreiche I/O, Dual 2.5GbE, M.2-Erweiterung sowie flexible Speicher- und Arbeitsspeicheroptionen.

Wesentliche Merkmale

• 17-Zoll-Display, 1280 x 1024 Auflösung
• Intel® Core™ Prozessoren der 12. / 14. Generation (i3 / i5 / i7 / i9)
• 2 x SO-DIMM DDR5 4800 MHz, bis zu 64 GB (32 GB pro Steckplatz)
• Integriertes Dual 2.5 Gigabit Ethernet
• Multi-Display-Unterstützung: DP 1.4a (Standard) und HDMI 2.0b (optional)
• Mehrere I/Os, darunter 4 x USB 3.2 Gen2x1 und serielle Anschlüsse
• Front IP65 Schutz; 12 V DC Stromversorgung

Design und Beschreibung

• Front-IP65-Design schützt vor Wasser und Staub und eignet sich für nasse/staubige Industrieumgebungen sowie für die Integration in Outdoor-Kioske bei korrekter Installation.
• Touch-Optionen: resistiver Touch (optional) oder Schutzglas ohne Touch (optional); Oberflächenvarianten für unterschiedliche Bedienanforderungen.
• Gummierter O-Ring an der Rückseite der Frontblende gewährleistet Abdichtung beim Einbau in Schaltschränke oder Gehäuse.
• Standard-Videoschnittstellen (DP/HDMI/VGA) und umfassende I/O-Kompatibilität zur Integration mit Embedded-Systemen.

Integration und I/O

• 4 x USB 3.2 Gen2x1 (10 Gbps, Type A) und konfigurierbare serielle Schnittstellen (RS232/422/485)
• 2 x RJ45 2.5GbE ; Audio-Anschlüsse Mic in und Line out
• Erweiterungssteckplätze: M.2 2280 M-Key (NVMe SSD) und M.2 2230 E-Key (Wi‑Fi-Modul)
• Stromversorgung: 1 x 12V DC (Din4 Pin); Adapteroptionen verfügbar

Einsatzbereiche

• Maschinensteuerung und Fabrikautomation
• Operator-HMIs und Embedded-Bedienpanels
• Outdoor-Kioske und Terminals mit Front-IP65-Anforderung
• Integration in Schränke, Racks und Steuergehäuse

Produktdetails / Eigenschaften

• Modell: R17IAD7T-IPM1
• Displaygröße: 17.0 inches
• Auflösung: 1280 x 1024
• Panel-Helligkeit: 350 nits
• Kontrastverhältnis: 1000:1
• Blickwinkel: 85 / 85 / 80 / 80
• Aktive Fläche: 337.920 x 270.336 mm
• Touch / Glas: Resistiver Touchscreen (optional); Schutzglas ohne Touch-Funktion (optional)
• Prozessoren (Beispiele): Intel® Core™ i3-12100TE (Default); optional i5-12500TE, i7-12700TE, i9-12900TE; auch i3-14100T, i5-14500T, i7-14700T, i9-14900T
• Chipset: Intel® R680E
• Speicher: 2 x non-ECC SO-DIMM DDR5 4800MHz, bis zu 64GB (32GB pro DIMM)
• Speicher (Storage): 128GB SSD (Default); optional 256GB/512GB/1TB/2TB/4TB; optional 2 x SATA III für 2.5" SSD/HDD bis 2TB (RAID-Support)
• Ethernet-Controller: 2 x Intel® Ethernet Controller (2 x 2.5 Gbps RJ45)
• USB: 4 x USB 3.2 Gen2x1 (10Gbps, Type-A)
• Serielle Ports: 1 x RS232/422/485 (Default RS232) + 1 x RS232
• Video: 1 x DP1.4a (DP++), bis zu 4096x2160@60Hz (Default); 1 x HDMI 2.0b optional, bis zu 4096x2160@60Hz
• Audio: Mic in, Line out
• Erweiterung: 1 x M.2 2280 M-Key (NVMe SSD); 1 x M.2 2230 E-Key (Wi‑Fi)
• WLAN / BT: optionaler Support
• Sicherheit: TPM 2.0
• Betriebssystemoptionen: Windows 11 IoT Enterprise 64-bit; Windows 11 Pro 64-bit; Linux Ubuntu 22.04 (Wake on Touch nicht unterstützt)
• Stromversorgung: 1 x 12V DC, Din4 pin connector
• Adapter: 12V 220W (in Specs gelistet); Zubehör 100~240V AC to DC Adapter und Netzkabel
• Abmessungen (B x H x T): 440 x 360 x 90 mm
• Ausschnitt (Cut-out): 394 x 314 mm
• Gewicht: 5.9 kg
• Montage: Panel mount (Standard); VESA mount (optional)
• Gehäuse: Metallgehäuse
• Kühlung: Lüfterdesign
• Betriebsfeuchte: 10% bis 90% RH, nicht kondensierend
• Betriebstemperatur: 0°C bis 50°C
• Lagerungstemperatur: -10°C bis 60°C
• IP-Schutzart: Front IP65
• Zertifizierungen: CE, FCC
• Bedienelemente: 1 x Power Button; 1 x Reset Button
• Zubehör: 100~240V AC to DC Adapter, Netzkabel, VESA-Schrauben, Montageclips
