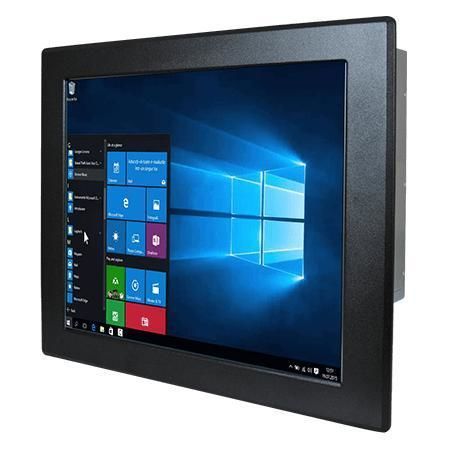

Panel-PC / mit resisitivem Touchscreen R19IP7T-IPA2WT

LCD19"Intel® Pentium® N4200

Übersicht
Der Winmate R19IP7T-IPA2WT ist ein 19-Zoll Front-IP65 Panel-PC mit Intel® Pentium® N4200 (Apollo Lake). Entwickelt für Maschinensteuerung, Fabrikautomation und Bediener-HMI, bietet er eine frontseitige IP65-Abdichtung, flexible Speicheroptionen und zuverlässigen Betrieb in einem weiten Temperaturbereich.

Hauptmerkmale

• Intel® Pentium® N4200 1,10 GHz (Turbo bis 2,5 GHz)
• Flexibler Speicher: M.2 2242 SSD (Standard) und optional 2 x SATA III für 2,5" SSD/HDD
• Umfassende I/O: 4 x USB3.2 Gen1 Type-A, 2 x Gigabit LAN, 2 serielle Schnittstellen (RS232/422/485 konfigurierbar)
• Front IP65, 12 V DC Eingangsversorgung (Din4), lüfterloses Metallgehäuse
• Video: DP1.2 bis 4096 x 2160 @60Hz; HDMI 1.4 / VGA optional

Produkt-Highlights
Die Front-IP65-Abdichtung schützt vor Wasser und Staub bei frontseitiger Installation. Schlanker Rahmen und kompakte Abmessungen erleichtern die Integration in Automationspaneele, Außenkioske und eingeschlossene Gehäuse, die eine frontseitige Schutzklasse erfordern.

Touch- und Anzeigeoptionen
Erhältlich mit resistivem Touch oder Schutzglas ohne Touchfunktion. Native Auflösung 1280 x 1024, Helligkeit 350 nits, Kontrast 1000:1 und Blickwinkel 85/85/80/80. Aktive Fläche 376.32 x 301.06 mm.

I/O und Erweiterung
Standard-I/O: 4 x USB3.2 Gen1, 2 x Gigabit RJ45, 1 x RS232/422/485 (Default RS232) + 1 x RS232, DP1.2 (Default), Audio-Ein-/Ausgänge und Lautsprecher. Erweiterungen: 1 x M.2 2242 B-Key (SATA SSD), 1 x M.2 2230 E-Key (Wi‑Fi), 1 x PCIe 2.0 x1. HDMI/VGA optional je nach Konfiguration.

Mechanik & Montage
Metallgehäuse, lüfterloses Design. Abmessungen 474 x 384 x 78 mm; Ausschnitt 431 x 341 mm; Gewicht 6,9 kg. Panel- und VESA-Montage möglich. O‑Ring-Dichtung an der Rückseite des Frontblendenrahmens sorgt für zuverlässige Frontabdichtung.

Umgebung & Zuverlässigkeit
Betriebstemperatur -20°C bis 60°C (Lagertemperatur -30°C bis 70°C). Betriebsfeuchte 30%–90% RH (nicht kondensierend). Front IP65 schützt gegen Staub und Spritzwasser bei frontseitiger Nutzung.

Zertifizierungen
CE und FCC. TPM 2.0 verfügbar für Plattform-Sicherheit.

Typische Einsatzbereiche
Maschinensteuerung, Bediener-HMI, Fabrikautomation, Außenkioske (Parkplätze, Tankstellen, Pool/SPA-Kioske) und eingebettete Schaltschränke, die einen Front-IP65-Panel-PC benötigen.

Technische Daten

• Modell: R19IP7T-IPA2WT
• Displaygröße: 19,0"
• Auflösung: 1280 x 1024
• Helligkeit: 350 nits
• Kontrastverhältnis: 1000:1
• Blickwinkel: 85/85/80/80
• Aktive Fläche: 376.32 x 301.06 mm
• Prozessor: Intel® Pentium® N4200 1.1 GHz (bis zu 2.5 GHz)
• Speicher: 2 x SO-DIMM DDR3L 1866 MHz (4 GB Standard; 8 GB optional)
• Speicher: 1 x M.2 2242 SSD 128 GB Standard (256/512 GB optional); optional 2 x SATA III für 2,5" SSD/HDD
• Ethernet: 2 x Intel® Gigabit LAN (RJ45)
• Sicherheit: TPM 2.0
• Betriebssystem: Windows 10 IoT Enterprise 64-bit (optional); Linux Ubuntu (optional)
• USB: 4 x USB3.2 Gen1 Type-A
• Seriell: 1 x RS232/422/485 (Default RS232) + 1 x RS232
• Video: 1 x DP1.2 (Default); HDMI 1.4 / VGA optional
• Audio: Mic in, Line out, 2 x Lautsprecher
• Erweiterung: M.2 2242 B-Key, M.2 2230 E-Key, PCIe 2.0 x1
• Anzeige & Bedienelemente: Power-LED, Storage-LED, Helligkeitsregler, Power & Reset
• Stromversorgung: 12 V DC (Din4); Adapter 12 V 84 W verfügbar
• Abmessungen / Gewicht: 474 x 384 x 78 mm / 6,9 kg
• Montage: Panel mount ; VESA mount
• Umgebung: Betrieb -20°C bis 60°C ; Lager -30°C bis 70°C ; 30%–90% RH (nicht kondensierend)
• Frontschutz: IP65
• Zertifizierungen: CE, FCC
