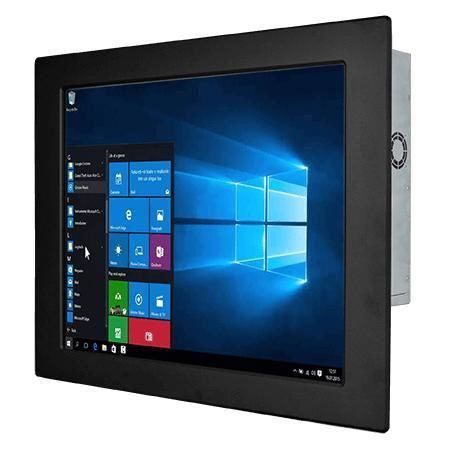

Panel-PC / mit resisitivem Touchscreen R19IT7T-IPA1

19"Intel® Core i5Intel® Core™ i Serie

Übersicht
Der R19IT7T-IPA1 ist ein Front-IP65-Panel-PC mit 19 Zoll (1280×1024) und Intel® Core™ i5 (Tiger Lake) Prozessoren. Entwickelt für Maschinensteuerung, Fabrikautomation und Bediener-HMIs in feuchten, staubigen oder Außenumgebungen, bietet er mehrere Anzeige‑Schnittstellen, flexible Speicheroptionen und umfangreiche I/O-Konnektivität.

Hauptmerkmale

• Intel® Core™ Tiger Lake UP3 i5-1135G7 (ohne vPro) oder i5-1145G7E (vPro Option)
• 1280×1024 Auflösung, 400 nits, 1000:1 Kontrast
• Multi-Display: DP / HDMI / LVDS / eDP
• Mehrere I/Os: serielle Ports, 4 x USB 3.2 Gen (Type-A), Gigabit + 2.5G LAN
• 12V DC Einzelspannungs-Eingang; fanless Metallgehäuse
• Frontseitige IP65-Schutzklasse

Wasserdichtes Front-IP65-Design
Die Frontblende ist IP65-klassifiziert und widersteht Spritzwasser und Staub, wenn sie korrekt installiert ist. Ein hinterer O-Ring gewährleistet die Abdichtung zwischen Blende und Kundenbefestigung, ideal für Kioske und Einbaulösungen bei gleichzeitig schmaler Blendenbreite.

Touchscreen- und Oberflächenoptionen
Oberflächenoptionen umfassen resistiven Touchscreen (optional) oder Schutzglas ohne Touchfunktion. Wählen Sie die Oberfläche entsprechend Bedienanforderungen und Umgebungsbedingungen.

Schnittstellen und Integration
Standard-Video‑ und Signalanschlüsse (DP1.4 Standard, HDMI 2.0 optional, VGA per Adapter oder LVDS/eDP) ermöglichen eine einfache Integration in Embedded-Boards und industrielle Steuerungen. Mehrere I/Os unterstützen serielle Steuerung und Peripheriegeräte.

Einfache Installation
Konzipiert für einbau in Schaltschränke oder Rack: Open-Frame standardmäßig, Panel- oder VESA-Montage optional. Der hintere O-Ring und die Gummidichtung vereinfachen die Montage und erhalten den IP65-Schutz an der Front.

Geeignet für Außenkioske
Bei korrekter Integration erlaubt die Front-IP65-Einstufung den Betrieb bei Feuchtigkeit, Spritzwasser und Partikeln — geeignet für Kioske auf Parkplätzen, Tankstellen, Pool/SPA-Bereichen und ähnlichen Einsatzorten.

Zertifizierungen

• CE
• FCC

Technische Spezifikationen

• Modell: R19IT7T-IPA1
• Display: 19.0 inches, 1280×1024, 400 nits, 1000:1, Blickwinkel 85/85/80/80
• Touch / Glas: Resistiver Touch (optional); Schutzglas ohne Touch (optional)
• Prozessor: Intel Core i5-1135G7 2.4 GHz (bis 4.2 GHz); i5-1145G7E Option mit vPro
• Speicher: 2 x non-ECC SO-DIMM, bis zu 64 GB (32 GB pro Slot)
• Speicher (Storage): 128 GB SSD (Default); Optionen 256/512 GB, 1/2/4 TB; 1 x SATA III für 2.5" SSD/HDD (optional); 1 x M.2 2280 M-Key (NVMe)
• Ethernet: 1 x Gigabit RJ45 + 1 x 2.5 Gigabit RJ45
• Sicherheit: TPM 2.0
• Betriebssysteme: Windows 11 IoT Enterprise 64-bit; Windows 11 Pro 64-bit; Linux Ubuntu 22.04 (Wake on Touch nicht unterstützt)
• Drahtlos: WLAN/BT via M.2 2230 E-Key (optional)
• Mechanik: 474 x 384 x 78 mm; Cut-out: 431 x 341 mm; Gewicht: 6.9 kg
• Montage: Open frame (Default); Panel mount (optional); VESA mount (optional)
• Gehäuse: Metall, lüfterloses Design
• Betriebsfeuchte: 10%–90% RH (ohne Kondensation)
• Betriebstemperatur: 0°C bis 50°C; Lagertemperatur: -10°C bis 60°C
• Front IP Einstufung: IP65
• I/O Ports: 4 x USB 3.2 Gen (Type-A); Seriell: 1 x RS232/422/485 (Default RS232) + 1 x RS232
• Video: 1 x DP1.4 (Default); 1 x HDMI 2.0 (optional)
• Audio: Mic in; Line out
• Erweiterung: 1 x M.2 2280 M-Key (NVMe); 1 x M.2 2230 E-Key (Wi‑Fi); 1 x PCIe 4.0 x16 Slot (x4 Signal)
• Anzeigen/Bedienelemente: Power-LED; Storage-LED; Helligkeitsregelknopf; Power- und Reset-Tasten
• Stromversorgung: 1 x 12V DC (Din4 pin); Adapter 12V 120W (Zubehör variabel)
• Zubehör: 100~240V AC→DC Adapter, Netzkabel, VESA-Schrauben, Montageclips
