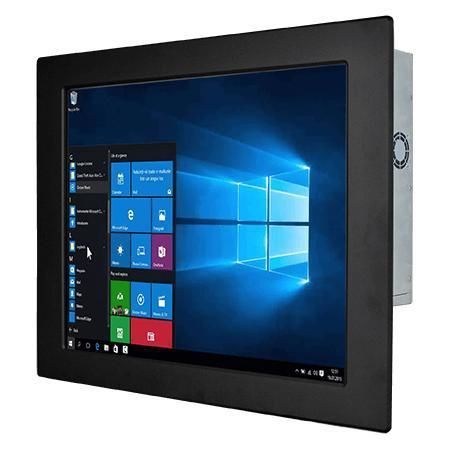

Panel-PC / mit resisitivem Touchscreen R17IF7T-IPM1

17"Intel® Core i3Intel® Core i5

Produktübersicht
Winmate R17IF7T-IPM1 ist ein 17" Front-IP65-Panel-PC, konzipiert für Maschinensteuerung, Fabrikautomation und Bediener-HMI. Er kombiniert Intel® 9th Gen. Core™ i3/i5/i7 Prozessoren, flexible Speicheroptionen, zahlreiche I/Os sowie eine frontseitige IP65-Abdichtung für den Einsatz in feuchten oder staubigen Umgebungen. Geeignet für langlebige industrielle Installationen.

Hauptmerkmale

• 17" Display, Auflösung 1280 x 1024
• Intel® 9th Gen. Core™ i3 / i5 / i7 (Coffee Lake Refresh)
• Flexibler Speicher: 2.5" HDD-Bay + SSD-Socket, M.2 NVMe Option
• Mehrere I/Os: 2 serielle Ports, 4 x USB 3.2 Gen1, 2 x Gigabit LAN
• 12 V DC-Eingang mit verriegelbarem Din4-Stecker
• DisplayPort bis 4096 x 2304 @60 Hz; HDMI optional bis 4096 x 2304 @24 Hz

Wasserdichtes Front‑IP65‑Design
Frontblende mit IP65-Schutz gegen Wasser und Staub. Kompaktes Narrow‑Bezel‑Design mit O‑Ring‑Dichtung an der Rückseite zur Aufrechterhaltung der Abdichtung bei Einbau in Schaltschränke oder Gehäuse.

Intuitive Bedienung über Touchscreen
Erhältlich mit resistivem Touchscreen oder Schutzglas (ohne Touch) je nach Einsatzanforderung; Oberflächenoptionen ermöglichen Auswahl nach Betriebsumgebung und Wartung.

Duale Display-Ausgabe und Signal‑Schnittstellen
Standardmäßig mit DP, optional HDMI sowie VGA-kompatiblen Schnittstellen für Einzel‑ oder Dual‑Display‑Setups und einfache Integration mit Embedded‑Boards.

Einfache Installation
Gummiring (O‑Ring) an der Rückseite der Frontblende dichtet gegen kundenseitige Befestigungen ab und verhindert das Eindringen von Wasser/Staub. Konzipiert für Panel‑Mount (Standard) mit optionaler VESA‑Montage.

Geeignet für Außenkioske
Bei korrekter Einhausung und Montage erlaubt die Front‑IP65‑Schutzart den Einsatz in Außenkiosken und Terminals (Parkplätze, Tankstellen, Schwimmbäder, interaktive Kioske), die einen frontseitigen Schutz gegen Wasser und Partikel benötigen.

Technische Daten

• Displaygröße: 17.0 inches
• Auflösung: 1280 x 1024
• Touch / Glas: Resistive Touch Screen (optional); Protection Glass ohne Touch (optional)
• Panel-Helligkeit: 350 nits
• Kontrastverhältnis: 1000:1
• Blickwinkel: 85/85/80/80
• Aktive Fläche: 337.920 x 270.336 mm
• Prozessoren: Intel® Core™ i7-9700TE (Default); i5-9500TE; i3-9100TE
• Chipset: Intel® Q370
• Memory: 2 x non-ECC SO-DIMM, bis zu 64GB (32GB pro DIMM)
• Storage: 128GB SSD (Default); optional 256GB / 512GB / 1TB / 2TB; 2 x SATA III für 2.5" SSD/HDD (RAID 0/1 optional); 1 x M.2 2280/2242 M-Key (NVMe/SATA); 1 x M.2 2230 E-Key (Wi‑Fi)
• Ethernet: 2 x Intel® Gigabit Ethernet (RJ45)
• Sicherheit: TPM 2.0
• OS (optional): Windows 10 IoT Enterprise (64-bit); Linux Ubuntu
• WLAN / BT: optional (M.2 Slot)
• Mechanische Abmessungen: 440 x 360 x 81 mm
• Cut out: 394 x 314 mm
• Gewicht: 5.9 kg
• Montage: Panel mount (Standard); VESA optional
• Gehäuse: Metall
• Kühlung: Lüfterdesign
• Betriebsfeuchte: 10% bis 90% RH, nicht kondensierend
• Betriebstemperatur: 0°C bis 50°C
• Lagerungstemperatur: -10°C bis 60°C
• IP-Schutzart: Front IP65
• Zertifizierungen: CE, FCC
• I/O Ports: 4 x USB 3.2 Gen1 Type-A; Seriell: 1 x RS232/422/485 (Default RS232) + 1 x RS232; LAN: 2 x Giga RJ45
• Video: 1 x DP1.2 (Default); 1 x HDMI 1.4 (Optional)
• Audio: 1 x Mic In; 1 x Line Out; 2 x Lautsprecher
• Erweiterung: 1 x M.2 2280/2242 M-Key (NVMe/SATA); 1 x M.2 2230 E-Key (Wi‑Fi); 1 x PCIe 3.0 x16 Slot (optional)
• Anzeige & Bedienelemente: Power LED; Storage LED; Helligkeitsregelung (Knob); Power- und Reset-Button
• Stromversorgung: 1 x 12V DC Din4 pin connector (lockable); Adapterbeispiel 12V 120W
• Zubehör: AC 100~240V zu DC Adapter, Netzkabel, VESA-Schrauben, Montageclips, Handbuch
