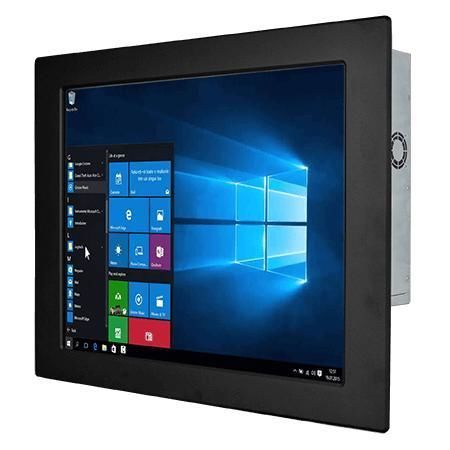

Panel-PC / mit resisitivem Touchscreen R19IAD7T-IPA1

mit TouchscreenLCD19"

Übersicht
Winmate R19IAD7T-IPA1 ist ein 19-Zoll Front-IP65-Panel-PC, konzipiert für Maschinensteuerung, Fabrikautomation und Bediener-HMIs. Er unterstützt Intel® Core™ Prozessoren der 12. / 14. Generation (Alder Lake / Raptor Lake T-series) und bietet frontseitigen IP65-Schutz sowie umfangreiche I/O- und Erweiterungsoptionen für industrielle Integration.

Hauptmerkmale

• 19.0" Display, 1280 x 1024, 400 nits, Kontrast 1000:1
• Intel® Core™ i3/i5/i7/i9 T-Series Prozessoroptionen (12. / 14. Gen)
• 2 x SO-DIMM DDR5 4800MHz, bis zu 64GB (32GB pro Slot)
• Integriertes Dual 2.5 Gigabit Ethernet (Intel®)
• Multi-Display: DP1.4a (DP++), HDMI 2.0b optional
• Mehrere I/O: 4 x USB 3.2 Gen2, serielle Schnittstellen (konfigurierbar RS232/422/485)
• Front IP65 Schutz, 12V DC Stromversorgung

Front IP65 Gehäusedesign
Die Frontblende ist an der Rückseite mit einer Gummi-O-Ring-Dichtung versehen, um das Eindringen von Wasser und Staub bei der Montage in Kundengehäusen zu verhindern. Geeignet für nasse und staubige Industrieumgebungen sowie für Außenkioske und ähnliche Anwendungen bei korrekter Installation.

Touchscreen- und Anzeigeoptionen
Oberflächenoptionen: resistiver Touch (optional) oder Schutzglas ohne Touch. Displaydaten: 19.0", Auflösung 1280 x 1024, 400 nits, Kontrast 1000:1, Blickwinkel 85/85/80/80, aktive Fläche 376.32 x 301.06 mm.

I/O und Erweiterbarkeit
Industrielle Standard-I/O und Erweiterungen: 4 x USB 3.2 Gen2 Typ-A, serielle Ports (1 x RS232/422/485 konfigurierbar + 1 x RS232), Dual 2.5 Giga LAN, DP1.4a und HDMI 2.0b optional, Audio Line-Out und Mic-In sowie M.2 Slots für NVMe SSD und Wi‑Fi Modul.

Mechanik & Montage
Kompaktes Metallgehäuse für Panel-Montage. Abmessungen 474 x 384 x 87 mm; Ausschnitt 431 x 341 mm; Gewicht ca. 6,9 kg. Panel-Montage Standard; VESA optional. Lüftergekühltes Design.

Umwelt
Betriebsfeuchtigkeit 10%–90% RH nicht kondensierend. Betriebstemperatur 0°C bis 50°C. Lagertemperatur -10°C bis 60°C. Front IP65.

Zertifizierungen
CE, FCC.

Technische Spezifikationen

• Display: 19.0"; Auflösung 1280 x 1024; Helligkeit 400 nits; Kontrast 1000:1; Blickwinkel 85/85/80/80; Aktive Fläche 376.32 x 301.06 mm
• Touch / Glas: Resistiver Touch (optional); Schutzglas ohne Touch (optional)
• Prozessoren: Intel® Core™ i3-12100TE (Default) / i5-12500TE / i7-12700TE / i9-12900TE und neuere T-Varianten (i3-14100T, i5-14500T, i7-14700T, i9-14900T)
• Chipset: Intel® R680E
• Speicher: 2 x non-ECC SO-DIMM DDR5 4800MHz, bis zu 64GB (32GB pro DIMM)
• Storage: 128GB SSD Default; optional 256GB/512GB/1TB/2TB/4TB; optional 2 x SATA III für 2.5" bis 2TB (RAID-Unterstützung)
• Ethernet: 2 x Intel® 2.5GbE (RJ45)
• Sicherheit: TPM 2.0
• OS: Windows 11 IoT Enterprise 64-bit (optional); Windows 11 Pro 64-bit (optional); Linux Ubuntu 22.04 (optional, Wake on Touch nicht unterstützt)
• WLAN/BT: Optional (M.2 2230 E-Key)
• USB: 4 x USB 3.2 Gen2x1 (10 Gbps, Type-A)
• Seriell: 1 x RS232/422/485 (Default RS232) + 1 x RS232
• Video: 1 x DP1.4a (DP++), bis zu 4096x2160@60Hz; 1 x HDMI 2.0b optional, bis zu 4096x2160@60Hz
• Audio: Mic in, Line out
• Erweiterung: 1 x M.2 2280 M-Key (NVMe); 1 x M.2 2230 E-Key (Wi‑Fi)
• Stromeingang: 1 x 12V DC Din4; Adapter 12V 220W je nach Konfiguration
• Bedienelemente: 1 x Power Button, 1 x Reset Button
• Zubehör: 100~240V AC→DC Adapter; Netzkabel; VESA-Schrauben; Montage-Clips
• Mechanik: 474 x 384 x 87 mm; Ausschnitt 431 x 341 mm; Gewicht 6.9 kg; Metallgehäuse; Lüfterkühlung
• Umgebung: Betriebsfeuchte 10%–90% RH nicht kondensierend; Betrieb 0°C–50°C; Lagerung -10°C–60°C; Front IP65
• Zertifizierungen: CE, FCC
