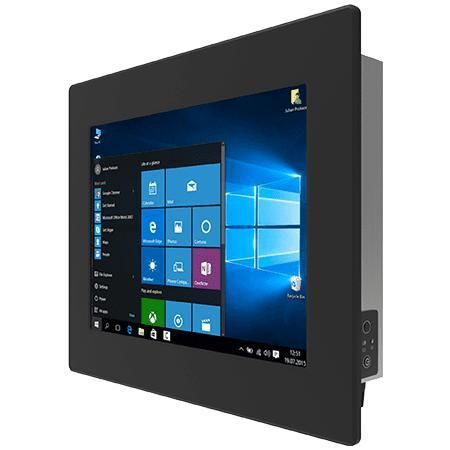

Panel-PC / mit resisitivem Touchscreen R12IAD3S-IPM2

LCD12,1"Intel® Core i5

Übersicht
Der Winmate R12IAD3S-IPM2 ist ein 12,1-Zoll Front-IP65 Panel-PC mit Intel® Core™ i5-1235U Prozessor der 12. Generation, konzipiert für Maschinensteuerung, Fabrikautomation und Bediener-HMI. Er verfügt über einen abgedichteten Frontblendenrand, ein fanless Metallgehäuse und vielfältige Schnittstellen für den Einsatz in feuchten oder staubigen Industrieumgebungen.

Hauptmerkmale

• 12,1 Zoll 1024 x 768 Display
• Intel® Core™ i5-1235U Prozessor
• 1 x SODIMM DDR5 4800 MHz, bis zu 32 GB
• Integriertes Dual 2.5 Gigabit Ethernet
• Mehrere I/Os: 2 x USB 3.2 Gen2, serielle Schnittstellen, HDMI/VGA optional
• Frontseitiger IP65 Schutz
• 12 V DC Eingang, lüfterloses Design

Robustes Front-IP65-Design
Die Frontblende ist mit einer Gummi-O-Ring-Dichtung versehen für die Montage im Bediengehäuse; bei fachgerechter Installation verhindert die Abdichtung das Eindringen von Wasser und Staub. Geeignet für nasse oder staubige Fertigungsbereiche und für Außenkioske mit entsprechendem Gehäuse.

Touch- und Anzeigeoptionen
Verfügbar mit resistivem Touch oder Schutzglas ohne Touch-Funktion. Displaydaten: 1024 x 768, 500 nits Helligkeit, 1000:1 Kontrastverhältnis und weite Betrachtungswinkel für industrielle HMI-Anwendungen.

Integration und I/O
Bietet HDMI und VGA (HDMI 2.0 optional), 2 x USB 3.2 Gen2 Type-A, serielle Ports (Standard RS232, optional RS232/422/485), duale 2.5 Giga LAN RJ45, Audio (2 Lautsprecher), M.2-Steckplätze für NVMe und Wi‑Fi, LED-Indikatoren und einen Helligkeitsregler für Anpassungen vor Ort.

Mechanik & Thermik
Metallgehäuse mit lüfterloser Kühlung, Standard-Panel-Montage (VESA optional). Kompakte Abmessungen und mitgelieferte Befestigungsklammern/Schrauben erleichtern die OEM- oder Schaltschrankintegration.

Zertifizierungen

• CE
• FCC

Zubehör

• 100~240V AC auf 12V DC Adapter
• Netzkabel
• VESA-Schrauben (optional)
• Befestigungsklammern

Technische Daten

• Modell: R12IAD3S-IPM2
• Prozessor: Intel® Core™ i5-1235U (Basis 3.3 GHz, bis zu 4.40 GHz)
• Speicher: 8GB Standard; Optionen 16GB, 32GB; 1 x SODIMM DDR5 4800 MHz, max 32GB
• Speicherplatz: 128GB SSD Standard; Optionen 256GB/512GB/1TB/2TB/4TB; 1 x SATA III für 2.5" SSD/HDD bis 2TB (optional); 1 x M.2 2280 M-Key für NVMe
• Display: 12.1 inches, 1024 x 768, 500 nits, Kontrast 1000:1, Blickwinkel 89/89/89/89
• Touch/Glas: Resistiver Touch optional oder Schutzglas ohne Touch
• Ethernet: 2 x 2.5 Giga LAN (Intel®)
• USB: 2 x USB 3.2 Gen2 Type-A
• Seriell: 1 x RS232/422/485 (Standard RS232) + 1 x RS232
• Video: 1 x HDMI 2.0 optional; VGA unterstützt
• Audio: 2 x Lautsprecher
• Erweiterung: 1 x M.2 2280 M-Key (NVMe), 1 x M.2 2230 E-Key (Wi‑Fi)
• Indikatoren/Bedienelemente: LED für Power/Storage, Power-Button, Reset-Button, Helligkeitsregler
• Stromversorgung: 1 x 12V DC, 2.5φ DC Jack; Adapter 12V 120W
• Mechanik: Metallgehäuse, Panel-Montage Standard, VESA optional; Abmessungen 324 x 274 x 67 mm; Ausschnitt 302 x 234.3 mm; Gewicht 2.6 kg
• Kühlung: Lüfterloses Design
• Umgebung: Betrieb 0°C bis 50°C, Lagerung -10°C bis 60°C, Feuchte 10%–90% RH, nicht kondensierend
• IP-Schutz: Front IP65
• Sicherheit: TPM 2.0
• Betriebssysteme (optional): Windows 11 IoT Enterprise 64-bit, Windows 11 Pro 64-bit, Linux Ubuntu 22.04 (Wake on Touch nicht unterstützt unter Ubuntu)
• Beigefügtes Zubehör: AC-DC Adapter, Netzkabel, VESA-Schrauben, Montageclips
