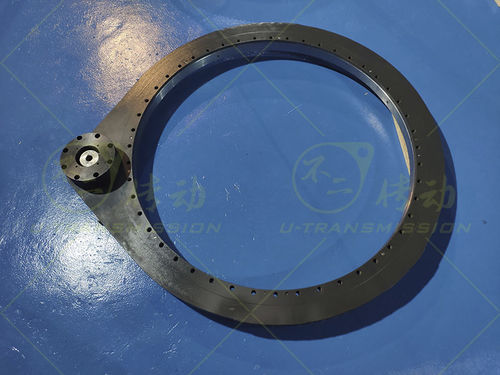

Schwenktrieb mit Kugel-Drehverbindungen S-II-O-1091-MC

stirnradantrieb für Servopositionierer, die eine Drehgenauigkeit von ≤0,01° erfordern. Aufgrund der Servomotor-Kunden haben besondere Anforderungen, daher erforderlich, das Startdrehmoment der Präzisionsgetriebe Typ Schwenkantrieb war ziemlich klein. Nach Erhalt der Kundenanforderungen beschloss das Konstruktionsteam von Unique Transmission, Drehverbindungen mit negativem Spiel zu verwenden. Die Zahnräder des Drehkranzes und die Zahnräder des Getrieberitzels wurden nach dem Abschrecken geschliffen, so dass die Zahnradgenauigkeit 6 Grad erreicht hatte, der Zahnradrundlauf des fertigen Drehkranzes lag innerhalb von 0,05 mm. Nur so können die endgültigen Anforderungen der Kunden gewährleistet werden. Durch vernünftige Prozessvereinbarungen und strenge Qualitätskontrollen hat der fertige Drehkranz einen Zahnrundlauf von 0,05 mm und einen Stirnflächenrundlauf von 0,03 mm, das Ritzel erfüllt vollständig die Anforderungen der Klasse 6, um eine solide Grundlage für Kunden zu schaffen, die hochpräzise Zahnrad-Drehantriebe auf Servopositionierern verwenden.
