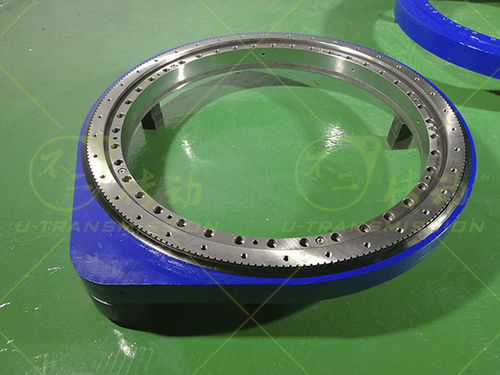

Schwenktrieb S-II-0841-MC

der Präzisions-Stirnradschwenkantrieb wird im Bereich der Automatisierung eingesetzt. Das Produkt wird vertikal eingebaut und hat ein großes Kippmoment. Der Stirnradschwenkantrieb wird verwendet, um das Werkstück in verschiedenen Winkeln zu drehen. Die Anforderungen an den Winkelfehler sind sehr gering und müssen innerhalb von 0,01° garantiert werden. Entsprechend den Einsatzanforderungen des Kunden wurde dem Kunden der Stirnrad-Drehantrieb mit der Bezeichnung S-II-0841-MC empfohlen. Die Drehlagerhöhe des Drehwerks der Serie II ist höher, die Last und das Kippmoment sind relativ groß, die vertikale Installation ist stabiler. Darüber hinaus sind die Zahnräder mit einem kleinen Modul ausgelegt, wodurch der Winkelfehler besser reduziert und das Übersetzungsverhältnis erhöht werden kann, so dass der Kunde ein Untersetzungsgetriebe mit kleinem Übersetzungsverhältnis zur Zusammenarbeit mit seiner Maschine wählen kann. Die Gesamtkosten sind niedriger und der Gesamtübertragungsfehler ist geringer. Bei der Konstruktion werden die Faktoren, die die Übertragungsgenauigkeit beeinflussen, minimiert, um die Konstruktion zu optimieren, die Produktionsschwierigkeiten zu verringern und die Zuverlässigkeit des Stirnrad-Drehwerks zu verbessern.
