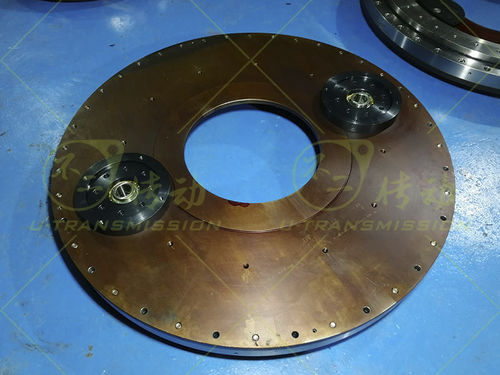

Doppelter Schwenktrieb S-III-I-1300-2

der Schwenkantrieb mit Innenverzahnung und Doppelantrieb wird in Automatisierungsanlagen eingesetzt. Der Außenraum der Kundenanlage ist begrenzt. Es gibt genügend Platz am Boden der Anlage, die ein großes Ausgangsdrehmoment beim Betrieb, eine niedrige Geschwindigkeit und eine große Gesamtübersetzung erfordert. Basierend auf den oben genannten Kundenbedürfnissen hat Unique Transmission ein internes Getriebe mit doppeltem Antrieb für Kunden entwickelt, das ein internes Getriebe ist, dessen Eingangsende nahe der Mitte des Kreises liegt, um sicherzustellen, dass der Außendurchmesser ein voller Kreis ist. Der Getriebemotor kann in der Nähe der Kreismitte installiert werden, ohne externen Platz zu beanspruchen. An der Unterseite des Geräts ist Platz für die Installation, das Eingangsende des Schwenkantriebs ist an der Unterseite angebracht, was für den Kunden bequem zu bedienen ist. Als Antwort auf die Anforderungen des Betriebs an ein großes Übersetzungsverhältnis und ein großes Drehmoment verwendet Unique Transmission kleine Modulzahnräder und ein Doppelzahnradgetriebe, wobei ein kleiner Modul ein großes Übersetzungsverhältnis und ein Doppelzahnrad ein großes Ausgangsdrehmoment garantiert. Dieses Design löste das Problem des Kunden.
