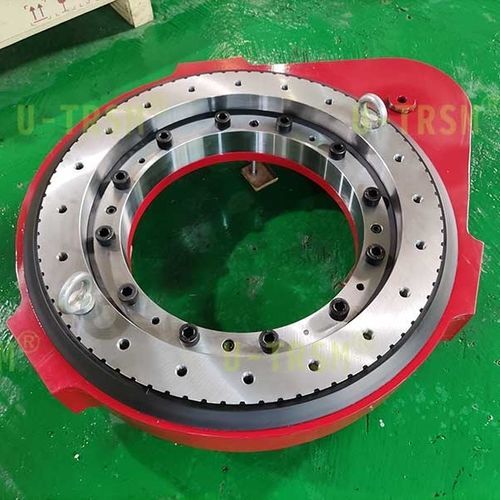

Schwenktrieb S-III-O-0510

vertikal gelagerte Stirnrad-Drehwerksantriebe werden im Bereich der industriellen Automatisierung eingesetzt und horizontal installiert, aber die Schrauben zur Befestigung der Drehwerksantriebe können nicht an der Unterseite der Drehwerksantriebe, sondern nur an der Seite der Drehwerksantriebe angebracht werden. Der Kunde befestigt die Drehantriebe durch die Bolzenlöcher an der Seite des Gehäuses, die Außenringe der Drehantriebe treiben den rotierenden Teil der Ausrüstung an. Die Einsatzumgebung ist staubig und der Drehantrieb muss staubdicht sein. Gemäß den Anforderungen des Kunden haben wir dieses Produkt so konzipiert, dass der Drehantrieb durch die seitlichen Schraubenlöcher angeschlossen werden kann. Nach Abschluss des Lösungsdesigns führte U-TRSM ein simuliertes Kraftexperiment mit ähnlichen Produkten in der Werkstatt durch. Wir belasten die Drehantriebe mit der vom Kunden gewünschten Last, lassen die Gehäuseseite alle Lasten an drei Punkten tragen, messen die Verformung des Gehäuses und überprüfen die Rationalität des Designs durch Experimente. Durch die Analyse der experimentellen Daten zeigen die Ergebnisse, dass die Konstruktion der seitlichen Dreipunktauflage die Anforderungen des Kunden voll erfüllt. Um den Sicherheitsfaktor zu verbessern, haben wir das Design des Gehäuses optimiert, was die Gesamtfestigkeit des Produkts verbessert und die Verarbeitung und Produktion erleichtert. Wenn auch Sie rotierende Produkte haben, die seitlich angeschlossen werden müssen, wenden Sie sich bitte an U-TRSM. Wir verfügen über reiche Erfahrung und einzigartige Ideen bei der Konstruktion von Spezialanwendungen und Spezialprodukten.
