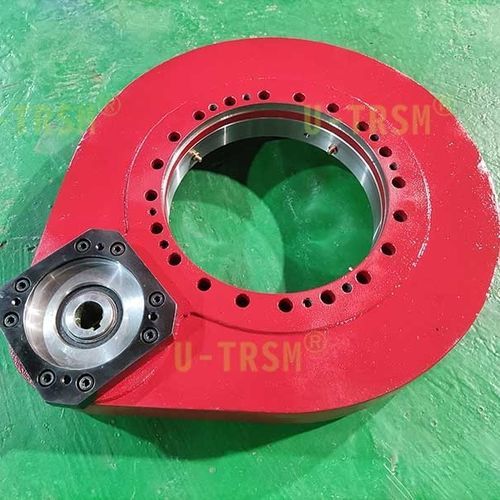

Schwenktrieb S-I-O-0311

stirnrad-Drehwerksantriebe sind Präzisionsprodukte, die in Werkzeugmaschinen eingesetzt werden. Im Gegensatz zu allgemeinen Produkten müssen diese Art von Drehantrieben in der entgegengesetzten Richtung an den Werkzeugmaschinen installiert werden, d. h. die Lagerringe des Außenrings drehen sich nach unten, um die Werkzeuge des Kunden anzutreiben und die Werkstücke zu drehen, was eine hohe Drehgenauigkeit erfordert. Entsprechend den Kundenbedürfnissen haben die Ingenieure von Unique Transmission dem Kunden diese Art von S-I-O-0311 Drehantrieb empfohlen, basierend auf Faktoren wie Installationsgröße, Drehgenauigkeit und Last, etc. Die Großwälzlager im Inneren des Drehwerks haben ein negatives Spiel und die Zähne sind geschliffen. Das so genannte Negativspiel ist die Presspassung zwischen den Wälzkörpern und der Laufbahnrille des Großwälzlagers. Durch eine solche Passung kann sichergestellt werden, dass es zwischen Innen- und Außenring zu keinen Erschütterungen kommt. Die Erkennungsleistung besteht darin, dass das Spiel des Großwälzlagers gleich Null ist und das Großwälzlager mit negativem Spiel reibungslos läuft, ohne an Drehgenauigkeit zu verlieren. Wie misst das Negativspiel das Ausmaß der Störung? Im Allgemeinen kann das Übermaß im Produktionsprozess direkt berechnet werden, indem die Kanalgröße des Innenrings und des Außenrings gemessen wird. Bei der Prüfung wird hauptsächlich das Anfahrdrehmoment bei Nulllast gemessen (ohne Fett und Dichtung): Ist das Anlaufmoment klein, ist das Übermaß klein; ist das Anlaufmoment groß, ist das Übermaß groß. Ist das Anlaufmoment zu groß, muss der Kanal bearbeitet werden, um ein angemessenes Maß an Übermaß zu erreichen.
