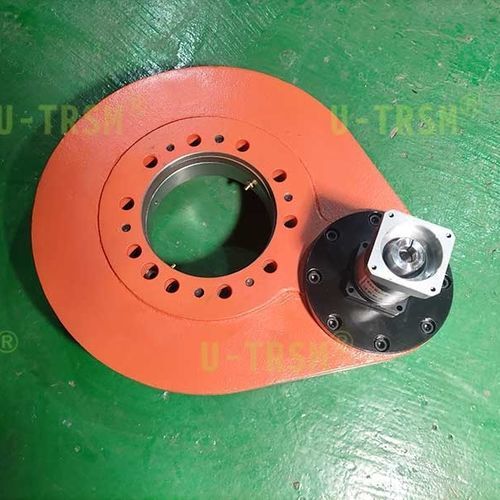

Schwenktrieb zur Prozessautomatisierung S-I-O-0229

präzisions-Stirnrad-Drehwerksantriebe für industrielle Automatisierungsanlagen. Der Kunde verwendet die Servomotoren, um die Drehantriebe anzutreiben, lassen Sie uns die Präzisionsplanetengetriebe anpassen, das Zahnspiel auf dem Zahneingriffskreis muss ≤0,1 mm sein, was bedeutet, dass das Spiel und der Rundlauf des Großwälzlagers sehr klein sein müssen. Für Präzisions-Drehwerksantriebe verwenden wir in der Regel Großwälzlager mit 0 Spiel, die sicherstellen, dass sich die Außenringe beim Betrieb der Drehwerksantriebe nicht durch die Kraft axial und radial verschieben, wodurch der durch das Spiel der Großwälzlager verursachte Genauigkeitsverlust vermieden wird. Um ein Zahnspiel ≤0,1 mm zu gewährleisten, müssen die Zahnkränze und Ritzel nach dem Abschrecken der Zähne geschliffen werden. Durch das Schleifen der Zähne kann sichergestellt werden, dass die Ritzel und Zahnkränze einen sehr guten Zahnrundlauf aufweisen, was die Voraussetzung für die Gewährleistung des Zahnspiels ist. In der Kommunikation mit den Kunden befürchten einige Kunden, dass die Genauigkeit der Planetengetriebe nicht hoch genug ist, was sich auf die Übertragungsgenauigkeit auswirkt, oder sie befürchten, dass zwischen der Ausgangswelle des Getriebes und dem schwenkbaren Antriebsritzel ein geringes Passungsspiel besteht, was sich auf die endgültige Übertragungsgenauigkeit auswirkt In der Tat beeinflussen Planetengetriebe und Wellenbohrungen die Übertragungsgenauigkeit, aber die Auswirkungen sind sehr gering. Die Planetengetriebe, die mit den Schwenkantrieben verbunden sind, und die Schwenkantriebe haben ein bestimmtes Übersetzungsverhältnis, das von 5,4 bis 19,6 reicht. Der Fehler des Planetengetriebes muss durch das Übersetzungsverhältnis des Drehwerksantriebs geteilt werden, was den endgültigen Wert des Fehlers für das System ergibt, und die Auswirkungen dieser Berechnung sind minimal
