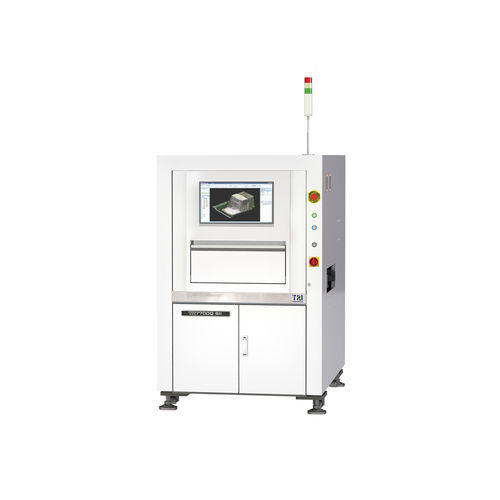

Optisches Inspektionssystem TR7700Q SII

per VideosichtKamera3D

Einführung
Der TR7700Q SII nutzt TRI's Smart Programming mit Auto-Learning-Funktionen, flexiblen Inspektionsalgorithmen und Messfunktionen für präzise Messungen und Datenaustausch in Smart-Factory-Anwendungen. Der TR7700Q SII verwendet Stop-and-Go-Bildgebung und bietet höhere Genauigkeit sowie verbesserte Gauge R&R.

Merkmale

• Branchenführende Inspektionsgeschwindigkeit, bis zu 57 cm²/sec
• Mehrere 3D-Technologien, einschließlich Zero-Escape-Inspektion
• Hochgenaue Inspektion mit verbessertem Gauge R&R

Optisches System
Bildgebungsverfahren: Stop-and-Go
Top-Kamera: 12 MP / 21 MP Hochgeschwindigkeitskamera
Winkelkamera: N/A
Bildauflösungen (Werkseinstellungen): 9,8 µm, 10 µm, 12 µm, 15 µm
Beleuchtung: Multi-Phase True Color LED
3D-Technologie: Vierfache digitale Fransenprojektoren
Max. 3D-Bereich:
@ 9,8 μm: 40 mm
@ 10 μm: 40 mm
@ 12 μm: 40 mm
@ 15 μm: 40 mm

Inspektionsleistung
Bildgeschwindigkeit:
@ 9,8 μm: 40 cm²/sec
@ 10 μm: 25 cm²/sec
@ 12 μm: 37 cm²/sec
@ 15 μm: 57 cm²/sec

Bewegungstisch & Steuerung
X-Achsen-Steuerung: Kugelgewindetrieb + AC-Servo mit Motion-Controller
Y-Achsen-Steuerung: Kugelgewindetrieb + AC-Servo mit Motion-Controller
Z-Achsen-Steuerung: Kugelgewindetrieb + AC-Servo mit Motion-Controller
X-Y-Achsen-Auflösung: 1 μm

Leiterplatten-Handhabung
Max. Leiterplattengröße:
TR7700Q SII: 510 x 460 mm
TR7700LQ SII: 765 x 610 mm
TR7700Q SII DL: 510 x 310 mm x 2 Bahnen, 510 x 590 mm x 1 Bahn
Leiterplattenstärke: 0,6–5 mm
Max. Leiterplattengewicht:
TR7700Q SII: 3 kg (optional 5 kg)
TR7700LQ SII: 3 kg (optional 5 kg / 12 kg)
TR7700Q SII DL: 3 kg (optional 5 kg)
Oberer Freiraum:
@ 9,8 μm: 50 mm
@ 10 μm: 50 mm
@ 12 μm: 50 mm
@ 15 μm: 50 mm
Unterer Freiraum: 40 mm
Kantenfreiraum: 3 mm (optional 4 mm / 5 mm)
Banddurchgangshöhe: 880–920 mm (optional 940–965 mm SMEMA-kompatibel)

Inspektionsfunktionen

• Bauteil: Fehlend, Tombstoning, Billboarding, Polarität, Rotation, Versatz, Falsche Kennzeichnung (OCV), Defekt, Umgedreht, Zusätzliches Bauteil, Fremdkörper, Hochstehendes Bauteil
• Löten: Lötkehlenhöhe, Lötvolumen %, Übermaß an Lot, Unzureichendes Lot, Brückenbildung, Durchsteckstifte, Abgehobenes Bauteilbein, Golden-Finger-Kratzer/Verunreinigung

Abmessungen
BxTxH:
TR7700Q SII: 1100 x 1720 x 1710 mm
TR7700LQ SII: 1365 x 1720 x 1710 mm
TR7700Q SII DL: 1100 x 1820 x 1710 mm
Hinweis: Abmessungen ohne Signal-/Tower (Signal-Tower-Höhe 515 mm)
Gewicht:
TR7700Q SII: 910 kg
TR7700LQ SII: 1025 kg
TR7700Q SII DL: 960 kg

Technische Spezifikationen

• Modell: TR7700Q SII
• Marke: Test Research, Inc. (TRI)
• Bildgebungsverfahren: Stop-and-Go
• Top-Kamera: 12 MP / 21 MP Hochgeschwindigkeitskamera
• Bildauflösungen (Werkseinstellungen): 9,8 µm, 10 µm, 12 µm, 15 µm
• 3D-Technologie: Vierfache digitale Fransenprojektoren
• Max. 3D-Bereich: 40 mm (für 9,8 / 10 / 12 / 15 µm)
• Bildgeschwindigkeit: bis zu 57 cm²/sec (bei 15 µm); weitere Geschwindigkeiten: 40 / 25 / 37 cm²/sec je nach Auflösung
• Beleuchtung: Multi-Phase True Color LED
• X-Y-Achsen-Auflösung: 1 μm
• PCB-Größe (max): 510 x 460 mm (TR7700Q SII); bis zu 765 x 610 mm für TR7700LQ SII; DL-Varianten wie angegeben
• Leiterplattenstärke: 0,6–5 mm
• Max. Leiterplattengewicht: typ. 3 kg (optional bis 5 kg oder 12 kg je nach Modell)
• Oberer Freiraum: 50 mm (typ.)
• Unterer Freiraum: 40 mm
• Banddurchgangshöhe: 880–920 mm (optional 940–965 mm SMEMA-kompatibel)
