Optisches Inspektionssystem TR7700QC SII
per VideosichtKamera3D

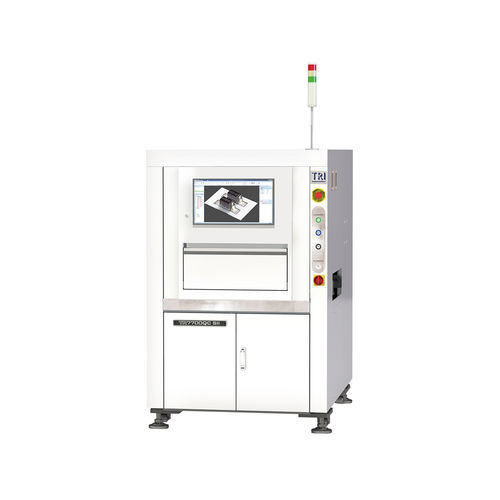

Optisches Inspektionssystem - TR7700QC SII - TRI Test Research Europe GmbH - per Videosicht / Kamera / 3D
Optisches Inspektionssystem - TR7700QC SII - TRI Test Research Europe GmbH - per Videosicht / Kamera / 3D
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen

Eigenschaften

Technologie
Kamera, optisch, 3D, per Videosicht
Merkmal
automatisiert
Typ
zur Qualitätskontrolle, zur Fehlererkennung, Oberflächenfehler, BGA, für Schweißarbeiten
Anwendung
für die Elektronikindustrie, PCB
Konfigurierung
Inline
Weitere Eigenschaften
hochauflösend, computergesteuert, kontaktlos

Beschreibung

Einführung
Das TR7700QC SII ist ein 3D-AOI-Inspektionssystem für Elektronikfertigungslinien. Es bietet grundlegende automatische optische Inspektionsfunktionen zur Überprüfung von Bauteilen und Lötstellen, unterstützt flexible IPC‑610-Algorithmusprogrammierung und lässt sich in Smart‑Factory‑Umgebungen integrieren.

Hauptmerkmale
  • 3D AOI für Bauteil- und Lötstelleninspektion
  • Bedienerfreundliche Programmierung mit flexiblen IPC‑610‑Algorithmen
  • Inspektionsgeschwindigkeit bis zu 57 cm²/s (abhängig von der Auflösung)
  • Prüfung hoher Bauteile mit 3D‑Höhenbereich bis 40 mm
  • Multi‑Phase True Color LED‑Beleuchtung und Quad Digital Fringe Projectors für präzise 3D‑Messungen


Optisches System (Zusammenfassung)
Bildgebungsmethode: Stop-and-Go
Top‑Kamera: 12 MP High‑Speed‑Kamera
Bildauflösungen (Werk): 10 µm / 12 µm / 15 µm
Beleuchtung: Multi‑Phase True Color LED
3D‑Technologie: Quad Digital Fringe Projectors
Max. 3D‑Bereich: 40 mm

Inspektionsleistung
Bildgeschwindigkeit:
@ 10 µm: 25 cm²/s
@ 12 µm: 37 cm²/s
@ 15 µm: 57 cm²/s

Bewegungstisch & Steuerung
X / Y / Z Steuerung: Kugelgewindetrieb + AC‑Servo mit Bewegungscontroller
X‑Y Achsenauflösung: 1 µm

Leiterplattenhandling
Max. PCB‑Größen (nach Modell):
TR7700QC SII: 510 x 460 mm
TR7700MQC SII: 660 x 690 mm
TR7700L QC SII: 765 x 610 mm (Extra‑Large 2.000 x 610 mm auf Anfrage und im Multi‑Stage‑Modus verfügbar)
TR7700QC SII DL: 510 x 310 mm x 2 Bahnen, 510 x 590 mm x 1 Bahn
PCB‑Dicke: 0,6–5 mm
Max. PCB‑Gewicht: typ. 3 kg (optional 5 kg; einige Varianten bis 12 kg)
Oberer Freiraum: 50 mm; unterer Freiraum: 40 mm; Kantenfreiraum: 3 mm (optional 4 / 5 mm)
Förderer Inline‑Höhe: 880–920 mm (optional 940–965 mm SMEMA‑kompatibel)

Inspektionsfunktionen
  • Bauteilfehler: Fehlt, Tombstoning, Billboarding, Polarität, Drehung, Versatz, Falsche Kennzeichnung (OCV), Defekt, Umgedreht, Zusätzliches Bauteil, Fremdmaterial, Hochgehobenes Bauteil
  • Lötfehler: Lotwulsthöhe, Lötvolumen %, Übermaß an Lot, Zu wenig Lot, Brückenbildung, Through‑Hole‑Pins, Hochstehende Anschlussbeinchen, Golden‑Finger‑Kratzer/Verunreinigung


Abmessungen & Gewicht (nach Modell)
BxTxH:
TR7700QC SII: 1100 x 1720 x 1710 mm
TR7700MQC SII: 1250 x 1740 x 1710 mm
TR7700L QC SII: 1365 x 1720 x 1710 mm
TR7700QC SII DL: 1100 x 1820 x 1710 mm
Hinweis: Signalturmhöhe (515 mm) nicht enthalten
Gewicht:
TR7700QC SII: 910 kg
TR7700MQC SII: 992 kg
TR7700L QC SII: 1025 kg
TR7700QC SII DL: 960 kg

Zusätzliche Hinweise
Werkseinstellungen der Bildauflösung: 10 µm / 12 µm / 15 µm. Quad Digital Fringe Projectors für 3D‑Messungen und Multi‑Phase True Color LED‑Beleuchtung. Unterstützt IPC‑610 flexible Algorithmusprogrammierung und Smart Factory‑Integration.

Technische Daten
  • Modell: TR7700QC SII
  • Bildgebungsmethode: Stop-and-Go
  • Top‑Kamera: 12 MP High‑Speed‑Kamera
  • Bildauflösungen (Werk): 10 µm, 12 µm, 15 µm
  • Beleuchtung: Multi‑Phase True Color LED
  • 3D‑Technologie: Quad Digital Fringe Projectors
  • Max. 3D‑Bereich (Prüfung hoher Bauteile): 40 mm
  • Bildgeschwindigkeit: 25 / 37 / 57 cm²/s (10 / 12 / 15 µm jeweils)
  • Bewegungssteuerung: Kugelgewindetrieb + AC‑Servo mit Bewegungscontroller (X, Y, Z)
  • X‑Y Achsenauflösung: 1 µm
  • Optionen max. PCB‑Größe: 510×460 mm; 660×690 mm; 765×610 mm; DL‑Konfigurationen wie oben beschrieben
  • PCB‑Dicke: 0,6–5 mm
  • Max. PCB‑Gewicht: typ. 3 kg (optional 5 kg; einige Varianten bis 12 kg)
  • Freiräume: Oben 50 mm; Unten 40 mm; Kante 3 mm (optional 4 / 5 mm)
  • Förderer Inline‑Höhe: 880–920 mm (optional 940–965 mm SMEMA‑kompatibel)
  • Abmessungen und Gewicht je Modell: siehe Tabelle oben
  • Erkannte Bauteil‑ und Lötfehler: siehe Inspektionsfunktionen
