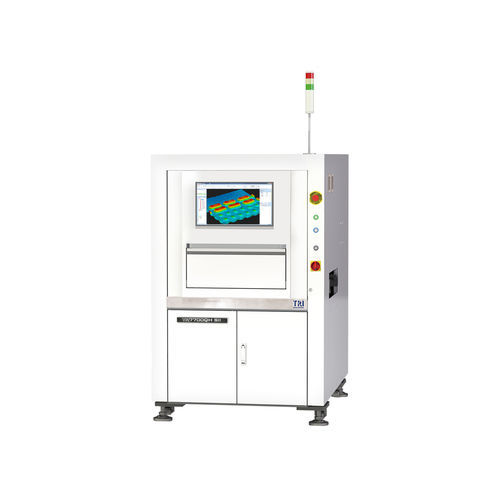

Optisches Inspektionssystem TR7700QH SII

automatisiertVideofür Schweißarbeiten

Einführung
Die TR7700QH SII Serie ist ein hochgeschwindigkeitsfähiges 3D Automated Optical Inspection (AOI) System, das mit bis zu 80 cm²/sec inspizieren kann und metrologische Gauge R&R gewährleistet. Es integriert Smart Programming, KI‑Algorithmen und präzise Messtechnik. Die Plattform unterstützt Smart Factory Standards wie IPC-CFX und IPC-HERMES (IPC-HERMES-9852).

Funktionen

• Ultra‑High‑Speed Kamera: bis zu 80 cm²/sec
• Metrologische Messungen
• KI‑gestützte Algorithmen mit Smart Programming
• Industry‑4.0‑fähig: Unterstützung für IPC-CFX und IPC-HERMES

Optisches System
Bildgebungsverfahren: Stop-and-Go
Top-Kamera: 12 MP / 21 MP High‑Speed Kamera
Winkelkamera: N/A
Bildauflösung: 12 µm, 15 µm, 18 µm (Werkskonfigurationen). 18 µm verfügbar für TR7700QH SII; 12 µm verfügbar für TR7700QH SII & TR7700QH SII DL
Beleuchtung: Multi‑phase True Color LED
3D‑Technologie: Quad digitale Fringe‑Projektoren
Max. 3D‑Bereich: 40 mm

Inspektionsleistung
Bildrate: 12 MP @ 18 µm: 70 cm²/sec; 21 MP @ 12 µm: 60 cm²/sec; 21 MP @ 15 µm: 80 cm²/sec

Bewegungstisch & Steuerung
X‑Achse Steuerung: Kugelumlaufspindel + AC‑Servo mit Motion Controller
Y‑Achse Steuerung: Kugelumlaufspindel + AC‑Servo mit Motion Controller
Z‑Achse Steuerung: Kugelumlaufspindel + AC‑Servo mit Motion Controller
X‑Y Achsauflösung: 1 µm

Board Handling
Max. PCB‑Größe: TR7700QH SII: 510 x 510 mm; TR7700QH SII DL: 510 x 310 mm x 2 Spuren, 510 x 590 mm x 1 Spur; TR7700L QH SII: 765 x 610 mm
PCB‑Dicke: 0,5 - 6 mm
Max. PCB‑Gewicht: TR7700QH SII (DL): 3 kg (optional: 5 kg); TR7700L QH SII: 3 kg (optional: 5 kg / 12 kg)
Oberer Freiraum: 50 mm
Unterer Freiraum: 40 mm
Kantenfreiraum: TR7700QH SII (DL): 3 mm (optional: 4 mm / 5 mm); TR7700L QH SII: 3 mm (optional: 5 mm)
Förderer / Inline‑Höhe: 880 – 920 mm (optional: 925–965 mm). SMEMA‑kompatibel

Inspektionsfunktionen
Bauteilprüfungen: Fehlend, Tombstoning, Billboarding, Polarität, Rotation, Versatz, falsche Kennzeichnung (OCV), defekt, verkehrt herum, zusätzliches Bauteil, Fremdmaterial, angehobenes Bauteil
Lötprüfung: Lotkehlenhöhe, Lötvolumen %, Lötüberschuss, Lötmangel, Brückenbildung, Through‑hole Pins, angehobenes Bein, Golden‑Finger‑Kratzer/Verunreinigung

Abmessungen
BxTxH: TR7700QH SII: 1100 x 1730 x 1700 mm; TR7700QH SII DL: 1100 x 2005 x 1700 mm; TR7700L QH SII: 1365 x 1865 x 1700 mm (Signalturm nicht enthalten; Signalturmhöhe 520 mm)
Gewicht: TR7700QH SII: 920 kg; TR7700QH SII DL: 1020 kg; TR7700L QH SII: 1035 kg

Technische Spezifikationen

• Bildgebungsverfahren: Stop-and-Go
• Top‑Kamera: 12 MP / 21 MP High‑Speed Kamera
• Bildauflösung (Werkskonfigurationen): 12 µm, 15 µm, 18 µm (Verfügbarkeit je nach Submodell)
• Beleuchtung: Multi‑phase True Color LED
• 3D‑Technologie: Quad digitale Fringe‑Projektoren
• Max. 3D‑Bereich: 40 mm
• Bildrate: bis zu 80 cm²/sec abhängig von Kamera/Auflösung
• Bewegung: Kugelumlaufspindel + AC‑Servo mit Motion Controller (X/Y/Z)
• X‑Y Achsauflösung: 1 µm
• Max. PCB‑Größe und Konfigurationen: siehe Board Handling oben
• PCB‑Dickenbereich: 0,5 - 6 mm
• Förderer Höhe (inline): 880 – 920 mm (optional 925–965 mm); SMEMA‑kompatibel
