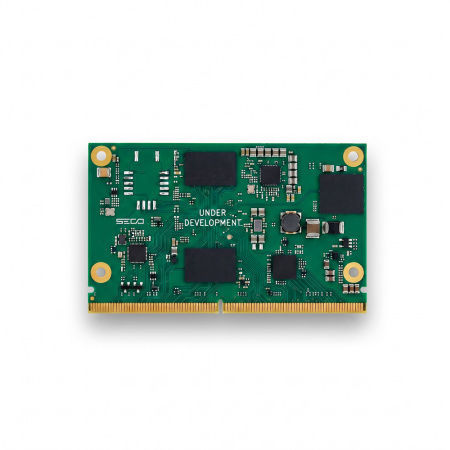

Computer-on-Modul / SMARC® Rel. 2.1.1 SOM-SMARC-Dragonwing-IQ8

QualcommLVDSUSB 2.0

Produktbeschreibung
SMARC® Rel. 2.1.1 Modul für Edge- und Embedded-Anwendungen mit Qualcomm® Dragonwing™ IQ8 Applikationsprozessoren. Entwickelt zur Integration auf einer kompatiblen SMARC-Carrier-Board für Industrie- und Gewerbeanwendungen.

Höhepunkte

• CPU Qualcomm® Dragonwing™ IQ8 QCS8275-AA; QCS8275-AC
• KI Qualcomm® Hexagon™ Embedded NPU bis zu 40 TOPS
• Speicher Bis zu 32GB LPDDR5/LPDDR5X lötkammer
• Konnektivität 1x Gigabit Ethernet; 1x 2.5 Gigabit Ethernet

Security & Software

• Eingebautes Secure Boot zur Sicherstellung der Systemintegrität ab dem ersten Start
• OTA-Updates für sichere Fernverteilung von Software
• Geräteüberwachung und Managementfunktionen
• Yocto-basierte OS-Integration (Clea OS, Yocto Linux); Kompatibilität mit Arduino
• Docker-Unterstützung für containerisierte Anwendungen
• Sicherheit: TPM 2.0 (SLB9678), FIPS 140-3 konform

Video & Grafik

• Adreno™ A623 GPU bis zu 877MHz
• 2 unabhängige Displays: DP 1.4 4K@120Hz; LVDS Single/Dual (max. 1920x1200@60Hz) oder DSI 4-lane 4K@120Hz (Werkoption)
• MIPI-CSI: 1x 2-lane + 2x 4-lane mit dediziertem I2C
• Videounterstützung bis zu 2x 4K@120Hz

Speicher & Memory

• On-board UFS 3.1 Gen4 2-lane bis zu 1TB (Boot-Gerät)
• SDIO-Schnittstelle (Boot-Gerät)
• Bis zu 32GB LPDDR5/LPDDR5X lötkammer

Netzwerk & I/O

• Netzwerk: 1x Gigabit Ethernet; 1x 2.5 Gigabit Ethernet
• USB: Bis zu 5x USB 2.0; Werkoptionen für 2x USB SS 5Gbps oder 1x USB SS 10Gbps
• PCIe: 1x PCI-e x4 Gen4 oder 2x PCI-e x2 Gen4 (Werkoption)
• Audio: 2x I2S
• Seriell: 2x 4-wire UART; 2x 2-wire UART
• Sonstiges: Boot SPI; allgemeines SPI; QSPI; PMIC I2C (SMBus); I2C; 8x GPIO; JTAG; ACPI

Produktanmerkungen
Modul entspricht SMARC Rel. 2.1.1 und benötigt ein kompatibles Carrier-Board für den vollständigen Zugriff auf I/O. Zielanwendungen: industrielles Edge-Computing, HMI, Vision und AI-Inferenz am Edge.

Technische Daten

• Description: SMARC® Rel. 2.1.1 module with Qualcomm® IQ8 Applications Processors
• CPU: Qualcomm® Dragonwing™ IQ8 QCS8275-AA; QCS8275-AC
• Memory: Bis zu 32GB LPDDR5/LPDDR5X lötkammer
• Graphics: Adreno™ A623 GPU bis zu 877MHz
• Video Interfaces: DP 1.4 4K@120Hz; LVDS Single/Dual (max 1920x1200@60Hz) oder DSI 4-lane 4K@120Hz (Werkoption); 1x MIPI-CSI 2-lane; 2x MIPI-CSI 4-lane
• Video Resolution: Bis zu 2x 4K@120Hz
• Mass Storage: UFS 3.1 Gen4 2-lane on-board bis zu 1TB (Boot); SDIO Schnittstelle
• Networking: 1x Gigabit Ethernet; 1x 2.5 Gigabit Ethernet
• USB: Bis zu 5x USB 2.0; Optionen für USB SS
• PCI: 1x PCI-e x4 Gen4 oder 2x PCI-e x2 Gen4 (Option)
• Audio: 2x I2S
• Serial Ports: 2x 4-wire UART; 2x 2-wire UART
• Other Interfaces: Boot SPI; SPI; QSPI; PMIC I2C (SMBus); I2C; 8x GPIO; JTAG; ACPI
• Security: TPM 2.0, SLB9678, FIPS 140-3 konform
• Power Supply: +5VDC ±5%
• Operating System: Clea OS, Yocto Linux; Arduino Kompatibilität
• Betriebstemperatur: Commercial 0°C bis +60°C; Industrial -40°C bis +85°C
• Abmessungen: 82 x 50 mm
• Part Number: PN-SOM-SMARC-IQ8
