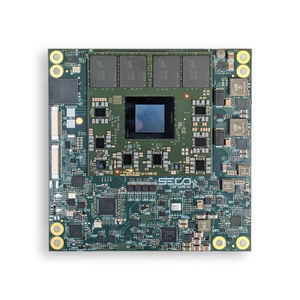

Computer-on-Modul / COM-Express PN-SOM-COMe-BT6-RK3588

Rockchip RK3588Micro-SD-KartenHDMI

Übersicht

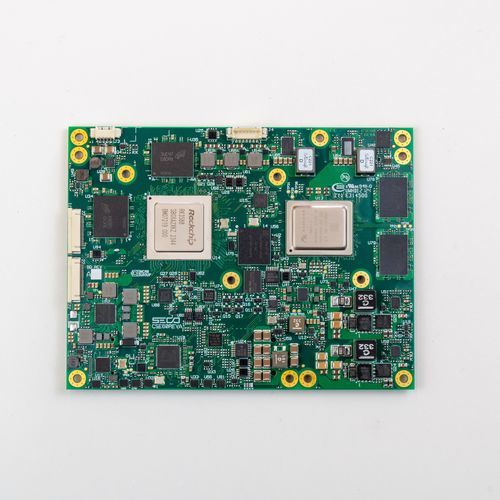

COM Express® Type 6 Basismodul SOM-COMe-BT6-RK3588 mit Rockchip RK3588 SoC und aufgelötetem Axelera Metis AIPU (bis zu 120 TOPS) für Edge-AI, Multimedia und industrielle Embedded-Anwendungen.

Highlights

• CPU: Rockchip RK3588 — 4× Cortex-A76 + 4× Cortex-A55; 3× Cortex-M0; integrierte GPU, NPU und Videocodec
• AIPU: Axelera Metis AIPU aufgelötet, bis zu 120 TOPS
• Grafik: Arm Mali-G610 MP4 GPU mit integriertem VPU; Unterstützung von bis zu 4 unabhängigen Displays
• Speicher: Bis zu 32 GB LPDDR5-3200 für CPU; bis zu 2 GB LPDDR4x-2133 für AIPU
• Konnektivität: 1× NBase-T 1GbE; 2× USB Type-C (DisplayPort Alt Mode); 4× USB 5 Gbps; 1× USB 2.0 Host; mehrere PCIe-Lanes

Sicherheit & Software

• Optionales TPM 2.0 und Secure Boot-Unterstützung
• Clea OS (Yocto) verfügbar für sichere und anpassbare Systemabbilder
• OTA-Updates und Device Monitoring für Feldanwendungen
• Container-Unterstützung (Docker) für isolierte Anwendungsverwaltung

Technische Spezifikationen

• Modell: SOM-COMe-BT6-RK3588
• CPU Beschreibung: Rockchip RK3588 — 4× Cortex-A76 + 4× Cortex-A55; 3× Cortex-M0; integrierte GPU, NPU und Videocodec
• Max Cores: 11
• Speicher Beschreibung: 2× LPDDR5-3200 ICs für RK3588 (bis zu 32 GB); 2× LPDDR4x-2133 ICs für Metis AIPU (bis zu 2 GB)
• Grafik Beschreibung: Arm Mali-G610 MP4 GPU + VPU
• Video-Schnittstellen: HDMI 2.1; 2× MIPI-CSI 2-lane; 2× DisplayPort 1.4a via USB-C (Alt Mode); eDP 1.3
• Videoauflösung: HDMI bis 7840×4320 @60 Hz; eDP bis 4K @60 Hz; DP bis 7680×4320 @30 Hz
• Massenspeicher: Optionales eMMC 5.1 (bis zu 32 GB); On-board microSD; optional SATA Gen3; I2C EEPROM + QSPI Flash aufgelötet
• Netzwerk: 1× NBase-T Ethernet-Port, unterstützt 1GbE (Realtek RTL8211FI)
• USB: 2× USB Type-C (DP Alt Mode); 4× USB 5 Gbps; 1× USB 2.0 Host
• PCI: 2× PCIe Gen3 Lanes (konfigurierbar 2× x1 oder 1× x2); 1× PCIe Gen2 Lane; werkseitige Option für SATA Gen3
• Audio: I2S Audio-Schnittstelle auf HD-Audio-Pins
• Serielle Schnittstellen: Bis zu 2× 2-wire UARTs, gesteuert vom RK3588
• Weitere Schnittstellen: SPI; 4× GPI + 4× GPO; 2× I2C; Ultra-low-power RTC; optionales TPM 2.0
• Sicherheit: Optionales TPM 2.0; Secure Boot; OTA-Unterstützung
• Stromversorgung: +8 V bis +20 V; 3 V RTC-Batterie
• Betriebssystem: Clea OS (Yocto)
• Betriebstemperatur: 0°C bis +60°C (Commercial); -40°C bis +85°C (Industrial)
• Abmessungen: 120 × 95 mm
