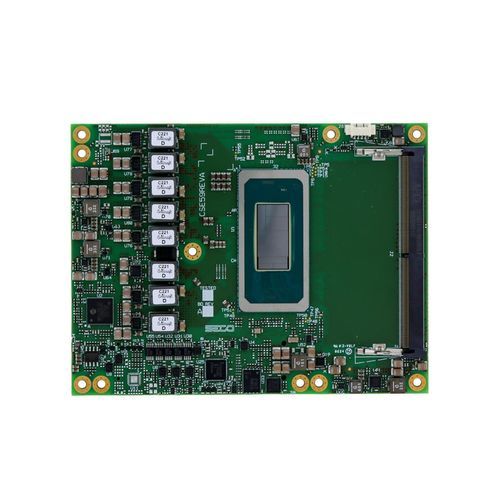

Computer-on-Modul / COM-Express PN-SOM-COMe-BT6-MTL

Intel® Core™ UltraIntel® Core™ Ultra 7 165HIntel® Core™ Ultra 7 155H

Produktübersicht
COM Express® 3.1 Type 6 Basic-Modul SOM-COMe-BT6-MTL mit Unterstützung für die Intel® Core™ Ultra Prozessorfamilie (Meteor Lake H- und U-Varianten). Geeignet für Embedded- und Industrieanwendungen mit hohen Grafik- und I/O-Anforderungen.

Highlights

• CPU Unterstützung für Intel® Core™ Ultra Prozessoren (Meteor Lake) in H- und U-Serien.
• Grafik Integrierte Intel® Xe LPG Grafik bis zu 8 Xe‑Kernen (128 EU), bis zu 4 unabhängige Displays.
• Speicher 2x DDR5 SO‑DIMM Slots, DDR5‑5600 IBECC, bis zu 64 GB.

Sicherheit & Compliance

• Integriertes Secure Boot zur Sicherstellung der Systemintegrität beim Start.
• Sichere OTA‑Updates und Fernüberwachung (Clea‑Integration).
• Yocto‑Support und konformitätsbereites Design (EN18031-1); Dokumentation auf Anfrage.

Prozessorfamilien und verfügbare SKUs

• Meteor Lake-H (20/28/65 W): z. B. Core™ Ultra 7 165H (vPro), 155H; Core™ Ultra 5 135H (vPro), 125H.
• Meteor Lake-U (12/15/28 W): z. B. Core™ Ultra 7 165U (vPro), 155U; Core™ Ultra 5 135U (vPro), 125U.

Hauptmerkmale

• Video: 3x DDI (DP/HDMI), 1x eDP oder LVDS 18/24 Bit (Werksoption), 2x MIPI CSI (Werksoption).
• Videoauflösung: HDMI bis 8K@60 (HDMI 2.1); DP 2.1 bis 8K@60 / 5K@120; eDP 1.4b bis 4K@120 HDR; max. 4x4K@60Hz.
• Speicher: Optionales On‑Board NVMe (PCIe x4) bis 512 GB; bis zu 2x SATA Gen3.2 (Werksalternative).
• Netzwerk: 1x NBase‑T Ethernet (Intel® I226) mit 2.5GbE und TSN Unterstützung.
• Schnittstellen: bis zu 4x USB 10 Gbps, bis zu 8x Hi‑Speed USB, HD‑Audio (SoundWire), 2x UART, SPI, I2C, SM Bus, TPM 2.0 (Option), Watchdog, 4x GPI / 4x GPO.
• PCIe: PEG x8 Gen4 (nur H‑Serie); PEG x4 Gen4 (Alternative); 8x PCIe Gen4 Lanes (gruppierbar).
• Stromversorgung: Haupt +8 VDC bis +20 VDC; Hilfs +5V_SBY, +3V_RTC.

Technische Daten

• Formfaktor: COM Express® 3.1 Type 6 Basic (125 x 95 mm).
• Speicher: 2x SO‑DIMM DDR5, DDR5‑5600 IBECC, bis zu 64 GB.
• Betriebssysteme: Windows 10 IoT Enterprise 2019/2021 LTSC; Yocto (Kirkstone).
• Betriebstemperatur (kommerziell): 0°C bis +60°C (Messung am SECO Standard‑Heatspreader; Systemkühlung beeinflusst Werte).
• Teilenummer: PN-SOM-COMe-BT6-MTL.
