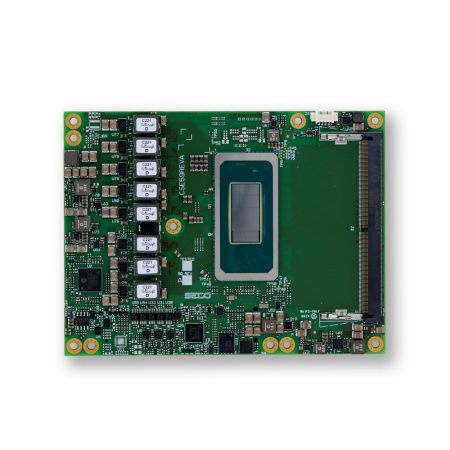

Computer-on-Modul / COM-Express PN-SOM-COMe-BT6-ARL

Intel® Core™ UltraHDMIDisplayPort

Produktübersicht
COM Express Rel. 3.1 Type 6 Basic Modul (E59) SOM-COMe-BT6-ARL basierend auf Intel® Core™ Ultra Prozessoren Series 2 (Arrow Lake) in H- und U-Varianten. Entwickelt für Embedded-Anwendungen mit Anforderungen an CPU/GPU-Leistung, mehrere Videoausgänge und umfangreiche I/O-/PCIe-Konnektivität.

Höhepunkte

• CPU: Intel® Core™ Ultra Processors (Series 2), H- und U-SKUs
• Grafik: Integrierter Intel® Xe LPG+ Grafikcontroller (bis zu 8 Xe Cores / 128 EU)
• Speicher: 2x DDR5 SO-DIMM Slots, IBECC-Unterstützung, bis zu 64 GB (DDR5-6400)
• Konnektivität: 1x NBase-T 2.5GbE (Intel® I226), bis zu 2x USB4 Gen2, 4x USB 10 Gbps, 8x Hi-Speed USB, bis zu 20 PCIe Gen4 Lanes

Anzeige & Video

• Video-Interfaces: 3x DDI (DP/HDMI), 1x eDP oder LVDS (Werkoptionen), 2x MIPI CSI Kanäle (Option)
• Max. Auflösung: HDMI® bis 8K60 (HDMI® 2.1); DP 2.1 bis 8K60 / 5K120; eDP 1.4b bis 4K120 HDR; bis zu 4 unabhängige 4K60-Displays

Speicher & Erweiterung

• Massenspeicher: Optionaler NVMe SSD onboard (PCIe x4) bis 512 GB; Werk-Alternative: bis zu 2x SATA Gen3.2
• PCIe: 1x PEG Gen4 x8 (H series) oder 1x PEG Gen4 x4 (Werk-Alternative); bis zu 8 PCIe Gen4 Lanes, gruppierbar x4/x2/x1

Audio, Seriell & Weitere I/O

• Audio: HD-Audio-Interface; SoundWire
• Serielle Schnittstellen: 2x UART
• Weitere Schnittstellen: SPI, I2C, SMBus, eSPI oder LPC (Werk-Alternativen), TPM 2.0 (Option), LID#/SLEEP#/PWRBTN#, Watchdog, 4x GPI, 4x GPO, Lüfter- und Thermomanagement

Stromversorgung, OS & Umwelt

• Spannungsversorgung: Haupt +8 Vdc ÷ +20 Vdc; Zusatz +5VSBY, +3VRTC
• Betriebssysteme: Windows 10 IoT Enterprise (2019 & 2021 LTSC); Yocto (Kirkstone)
• Betriebstemperatur: 0 °C bis +60 °C (Commercial)
• Abmessungen: 125 x 95 mm (COM Express Basic, Type 6)

Sicherheit & Software-Funktionen

• Integriertes Secure Boot zur Sicherstellung der Plattformintegrität
• OTA-Updates für sichere, entfernte Softwareverteilung
• Geräteüberwachung und Management-Integration (Clea-kompatibel)
• Yocto-basierte sichere OS-Integration und Docker-Unterstützung für containerisierte Anwendungen

Technische Spezifikationen

• Modell: SOM-COMe-BT6-ARL (COM Express Rel. 3.1 Type 6 Basic, E59)
• CPU-Varianten: z. B. 285H, 265H, 235H (H-SKUs) und 265U, 235U (U-SKUs) mit vPRO-Optionen
• Speicher: 2x DDR5 SO-DIMM, bis zu 64 GB, IBECC
• Grafik: Intel® Xe LPG+ bis zu 8 Xe Cores (128 EU), bis zu 4 Displays
• Video: HDMI® 2.1, DP 2.1, eDP 1.4b, MIPI CSI (optional)
• Massenspeicher: Optional NVMe onboard (PCIe x4) bis 512 GB; bis zu 2x SATA Gen3.2 (Alt.)
• Netzwerk: 1x NBase-T (Intel I226) 2.5GbE
• USB: bis zu 2x USB4 Gen2, 4x USB 10Gbps, 8x Hi-Speed USB
• PCIe: PEG x8 Gen4 (H only) oder PEG x4 Gen4 (Alt), +8 Lanes Gen4
• Seriell/weitere: 2x UART, SPI, I2C, SMBus, TPM 2.0 (Opt), Watchdog, GPI/GPO
• Stromversorgung: +8V ÷ +20V Haupt; Aux +5VSBY, +3VRTC
• OS: Windows 10 IoT Enterprise (2019/2021 LTSC), Yocto Kirkstone
• Betriebstemp.: 0 °C ÷ +60 °C
• Abmessungen: 125 x 95 mm
• Teilenummer: PN-SOM-COMe-BT6-ARL
