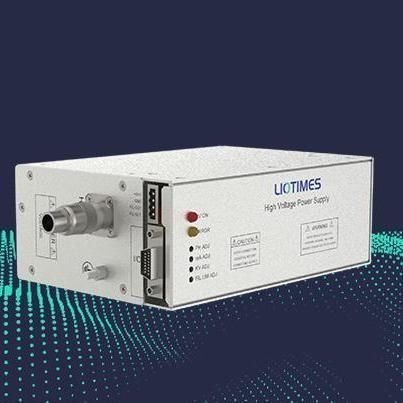

Digitales Power Modul LPM-70P70B3

analogDC

Kurzbeschreibung
Das LPM-70P70B3 ist ein Hochspannungs-Netzteilmodul mit einstellbarer Ausgabe bis 70 kV und bis zu 1,0 mA bei geringer Restwelligkeit (≤0,1% P-P). Es bietet doppelte Analog-/Digitalsteuerung mit lokalem Potentiometer und ferngesteuertem 0–10 V DC-Eingang, unterstützt RS-232/RS-485-Kommunikation zur Systemintegration und verfügt über Interlock-Schutz sowie Zwangsbelüftung. Kompakte Ausführung für den industriellen Einsatz: 75 × 139 × 218 mm, 3,5 kg.

Hauptmerkmale

• Einstellbare Ausgangsspannung bis 70 kV und maximaler Ausgangsstrom 1,0 mA
• Maximale Ausgangsleistung 70 W
• Doppelte Analog/Digital-Steuerung: lokales Potentiometer und Fern-0–10 V DC-Eingang
• RS-232/RS-485-Schnittstellen für Automatisierung und Überwachung
• Schutzfunktionen: Interlock und Zwangskühlung
• Kompakte, industrielle Bauweise (75 × 139 × 218 mm, 3,5 kg)

Anwendungen

• Industrielle Röntgen-Inspektionssysteme
• Medizinische Bildgebungsgeräte (Integration in Bildgebungsteilsysteme)
• Hochspannungstests, Qualitätsprüfung und Integration in automatisierte Produktionslinien

Technische Daten

• Eingangsspannung: 24 V DC ±10%
• Eingangsstrom: Max. 8,0 A
• Ausgangsspannungsbereich: 0–70 kV
• Ausgangsstrom: Max. 1,0 mA
• Ausgangsleistung: Max. 70 W
• Stabilität: nach 0,5 h Aufwärmzeit < 0,01%/h; < 0,02% über 8 h
• Temperaturkoeffizient: ≤25 ppm/°C
• Ripple-Spannung: ≤0,1% der maximalen Ausgangsspannung (P-P)
• Spannungsregelung Last: 0,01% (Leerlauf bis Nennlast)
• Spannungsregelung Eingang: ±0,01% (Eingangsschwankung ±10%)
• Stromregelung Last: 0,01% (Leerlauf bis Nennlast)
• Stromregelung Eingang: ±0,01% (Eingangsschwankung ±10%)
• Abmessungen: 75 × 139 × 218 mm
• Gewicht: 3,5 kg
