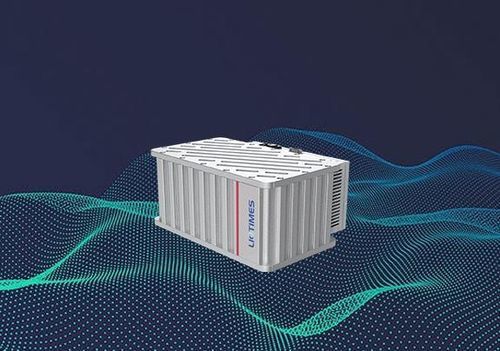

Röntgenstrahlenquelle mirco FS

Produktübersicht
Mikrofokus‑Röntgenquelle für industrielle Bildgebung und zerstörungsfreie Prüfung. Integriert Filamentnetzteil, Hochspannungs‑Generator, Röntgenröhre sowie Steuer‑ und Schutzschaltungen in einem kompakten Gehäuse. Spezielles Design gegen Ölverlust und optimierte Wärmeableitung für hohe Zuverlässigkeit. Standard‑RS232‑Schnittstelle und DSP‑basierte Steuerung ermöglichen vielseitige Einsatzszenarien und verlängern die Röhrenlebensdauer. Einfache Verkabelung über DB9‑Stecker und Netzanschluss.

Hauptmerkmale

• Flexible Konfiguration: wählbare digitale oder analoge Quellenmodi.
• Einfache Bedienung: nur ein DB9‑Kommunikationsanschluss und ein Netzanschluss für schnelle Installation.
• Hohe Stabilität für langfristigen Dauerbetrieb.
• Integriertes, kompaktes Design: Steuerbox und Röhrenkopf kombiniert zur Platzersparnis.

Highlights

• DSP‑Steuerung für präzise Regelung
• Kompakter, würfelförmiger Aufbau
• Umfassende Schutzschaltungen
• Lange Lebensdauer der Röntgenröhre

Technische Daten

• Eingangsspannungsbereich: 180–240 Vac, 50/60 Hz
• Ausgangsspannung: 40–80 kV (einstellbar); Regelgenauigkeit 0,1 kV
• Spannungsabweichung an der Röntgenröhre: innerhalb 1,5 % des Sollwertes
• Ausgangsspannungs‑Ripple: Niederfrequenz (<1 kHz) <0,5 % der Nennausgangsspannung (Pk–Pk)
• Eingangsspannungsregelung: <0,1 %
• Lastregelung: ≤0,1 % (bei Nennausgangsstrom, wenn die Spannung von 40 kV auf 80 kV wechselt)
• Emissionsstrom: 0,3–0,6 mA (Nennleistung 48 W)
• Fokusgröße: 0,8 mm (IEC‑60336)
• Spannungsregelungspräzision: 0,1 kV
• Schutzschaltungen: Überstrom, Überspannung, Überfeuchte, Überleistung, Kommunikationsfehler‑Schutz
• Sicherheitszertifizierung: entspricht UL‑ und CE‑Standards
• Betriebsarten: Dauer- oder Intervallbetrieb
• Vorwärmung: automatisch oder manuell konfigurierbar
• Betriebstemperaturbereich: 0–40 °C
• Lagertemperaturbereich: -20–60 °C
• Relative Luftfeuchte: ≤95 % rF, kein Kondenswasser
• Mechanische Abmessungen (B×T×H): 346 × 169 × 148 mm
• Gewicht: <16 kg
• Strahlungsfiltration (äquivalent): 1,5 mm (Glas) + 5 mm (Öl) + 1,5 mm (Kunststoff)
• Strahlungsfensterwinkel: Fächerstrahl 12×65
• Kühlung: erzwungene Luftkühlung
