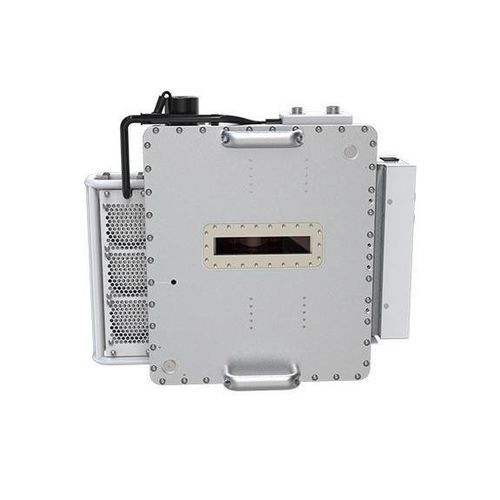

Tragbarer Röntgenstrahlenquelle

Übersicht
Integrierter Hochspannungs-Röntgengenerator mit digitaler RS232-Schnittstelle (analoge Quelle optional). Ein DB9-Anschluss und Netzanschluss vereinfachen die Installation; Steuergehäuse und Röntgenkopf sind integriert für eine kompakte Bauform.

Hauptmerkmale

• Ausgang: 200 kV, 500 W
• DSP-Steuerung
• Digitale RS232-Schnittstelle (analoge Steuerung optional)
• Ein DB9-Kommunikationsanschluss und Netzeingang
• Integriertes Steuergehäuse und Röhrenkopf für kompakte Installation
• Vorheizoption: automatisch oder manuell
• Betriebsarten: Dauer- oder Intervallbetrieb
• Schutzschaltungen: Überstrom, Überspannung, Überfeuchte, Überleistung, Kommunikationsfehler
• Erzwungene Luftkühlung

Technische Daten

• Eingangsspannung: 180–240 Vac, 50/60 Hz
• Nenn-Ausgangsspannung: 200 kV; einstellbarer Ausgangsbereich: 40–80 kV
• Ausgangsspannungsabweichung am Röntgenrohr: ≤ 1,5 % des eingestellten Wertes
• Ausgangsspannungswelligkeit: <0,5 % (Pk–Pk) bei <1 kHz Niederfrequenz-Welligkeit
• Eingangsspannungsregulation: <0,1 %
• Lastregulation: ≤0,1 % (bei Änderung der Ausgangsspannung von 40 kV auf 80 kV)
• Spannungsregelauflösung: 0,1 kV
• Emissionsstrom: 0,3–0,6 mA (Nennleistung 48 W)
• Fokalpunktgröße: 0,8 mm (IEC 60336)
• Strahlungsfilterung: 1,5 mm (Glas) + 5 mm (Öl, äquivalent) + 1,5 mm (Kunststoff)
• Strahlfenster (Fächerstrahl): 12° × 65°
• Abmessungen (B × T × H): 346 × 169 × 148 mm
• Gewicht: <16 kg
• Betriebstemperatur: 0–40 °C
• Lagerungstemperatur: -20–60 °C
• Feuchtigkeit: ≤95 %, ohne Kondensation
• Zertifizierungen: UL, CE

Anwendungen

• Integration in diagnostische Röntgensysteme und mobile Röntgengeräte
• Zahnmedizinische, veterinärmedizinische und kleinformatige medizinische Bildgebungssysteme
• Spezialisierte bildgebende Anwendungen mit Bedarf an kompakter integrierter HV‑Quelle

Optionen & Bestellung

• RS232-Schnittstelle digital serienmäßig; analoge Quelle auf Anfrage
• Optionale Strahlungsfilter und Fensterkonfigurationen
• Kontaktieren Sie den Anbieter für Konfiguration, Installation und Konformitätsdokumentation
