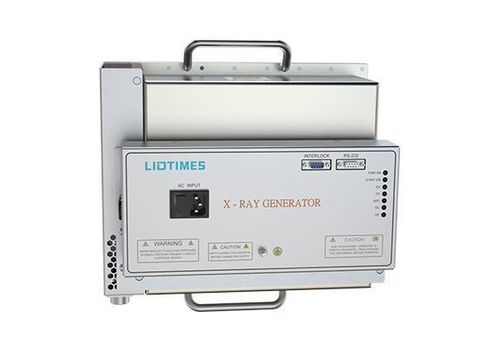

Tragbarer Röntgenstrahlenquelle

Übersicht
80 kV / 300 W Hochspannungs-Röntgengenerator mit DSP‑Steuerung, ausgelegt für kontinuierlichen oder intermittierenden Betrieb in der industriellen Inspektion und Bildgebung. Externer großflächiger Kühler und Lüfter unterstützen den Dauerbetrieb; die interne Konstruktion minimiert Ölverlust. Vorgebaute abnehmbare Griffstange und festes Bedienfeld ermöglichen integrierte oder getrennte Installation.

Hauptmerkmale

• Wahl der Signalquelle: digital oder analog
• Einfacher Anschluss: eine DB9‑Schnittstelle und ein Netzkabelanschluss
• Hohe Stabilität der Elektronik für langzeitstabilen Betrieb
• Integriertes Design: Steuerbox und Kopf vereint für platzsparende Montage
• Digitale DSP‑Steuerung für präzise Parametereinstellung

Highlights

• DSP‑Steuerung
• Kompakte Abmessungen (346 × 169 × 148 mm)
• Erhöhte Sicherheit durch mehrere Schutzschaltungen
• Konstruiert zur Verlängerung der Röntgenröhren‑Lebensdauer

Technische Daten

• Ausgang: 80 kV, 300 W
• Eingangsspannungsbereich: 180–240 Vac, 50/60 Hz
• Wählbarer Ausgangsbereich: 40–80 kV
• Röhrenspannungsfehler: ≤ 1,5 % des Sollwerts
• Spannungswelligkeit: Niederfrequenz (<1 kHz) < 0,5 % (Pk–Pk) der Nennausgangsspannung
• Eingangsspannungsregelung: < 0,1 %
• Lastregelung: ≤ 0,1 % (bei Nennausgangsstrom, wenn Spannung 40 kV → 80 kV)
• Spannungs­regelgenauigkeit: 0,1 kV
• Emissionsstrom: 0,3–0,6 mA (z. B. Nennleistung 48 W)
• Schutzfunktionen: Überstrom, Überspannung, Überfeuchte, Überleistung, Kommunikationsstörung
• Fokusgröße: 0,8 mm (IEC‑60336)
• Sicherheitszertifikate: UL, CE
• Betriebsarten: kontinuierlich oder intermittierend
• Vorlauf/Heizung: automatisch konfigurierbar oder manuell
• Betriebstemperatur: 0–40 °C
• Lagerungstemperatur: -20–60 °C
• Luftfeuchtigkeit: ≤ 95 % (nicht kondensierend)
• Abmessungen: 346 × 169 × 148 mm
• Gewicht: < 16 kg
