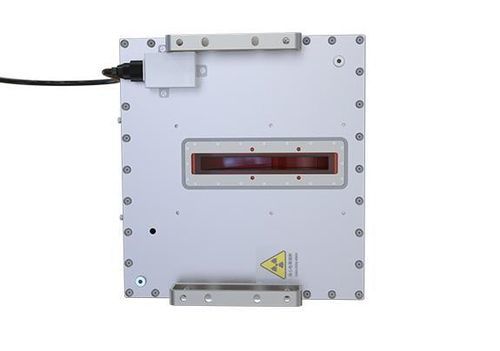

Tragbarer Röntgenstrahlenquelle

Kurze Einführung
Kompakter Monoblock-Röntgengenerator, der Filamentversorgung, Hochspannungsgenerator und Röntgenröhre in einem Gehäuse vereint. Das Modell 160kV 160W ermöglicht eine vereinfachte Installation und verfügt über einen DB9-Steckverbinder zur einfachen Systemintegration.

Hauptmerkmale

• Digital- oder Analogsteuerung wählbar für flexible Integration.
• Minimale Verkabelung: eine DB9-Steckdose für Steuerung und ein Netzeingang für einfache Anschlüsse und Bedienung.
• Innenaufbau mit hoher Stabilität und digitaler Steuerung für gleichbleibende Langzeitleistung.
• Integriertes Steuergehäuse und Röhrenkopf (Monoblock) für platzsparende Installation.
• DSP-Steuerung; kompakte Würfelform; erweiterte Sicherheitsfunktionen; lange Lebensdauer.

Technische Daten

• Eingangsspannungsbereich: 180–240 Vac, 50/60 Hz
• Ausgangsspannung: 40–80 kV (Röhrenspannungsfehler ≤ 1,5 % des Sollwerts)
• Ausgangsspannungswelligkeit: NF <1 kHz, <0,5 % (Pk–Pk)
• Eingangsspannungsregelung: <0,1 %
• Lastregelung: ≤0,1 % (bei Nennausgangsstrom, wenn die Spannung von 40 kV auf 80 kV wechselt)
• Spannungsauflösung: 0,1 kV
• Emissionsstrom: 0,3–0,6 mA (Nennleistung 48 W)
• Schutzfunktionen: Überstrom, Überspannung, Überfeuchte, Überleistung, Kommunikationsfehler
• Fokalpunktgröße: 0,8 mm (IEC-60336)
• Sicherheitskonformität: UL, CE
• Betriebsart: kontinuierlich oder intermittierend
• Vorppeizung: automatisch oder manuell konfigurierbar
• Betriebstemperatur: 0–40 °C
• Lagerungstemperatur: -20–60 °C
• Feuchtigkeit: ≤95 %, nicht kondensierend
• Abmessungen (B×T×H): 346 × 169 × 148 mm
• Gewicht: <16 kg
• Strahlungsfiltration: 1,5 mm (Glas) + 5 mm (Öl) (äquivalent) + 1,5 mm (Kunststoff)
• Strahlungsfensterwinkel: Fächerstrahl 12 × 65
• Kühlung: Zwangsbelüftung

Anwendungen

• Mobile und stationäre Röntgensysteme
• Sicherheit und Inspektion (öffentliche Sicherheit, Gepäck-/Ladungsprüfung)
• Industrielle zerstörungsfreie Prüfung (NDT)
