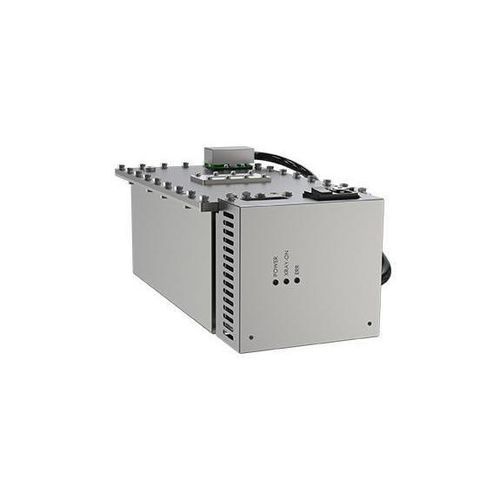

Röntgenstrahlenquelle

Ausgangsspezifikationen
80 kV, 48 W, Emissionsstrom 0,3-0,6 mA, Fokusgröße 0,8 mm (IEC-60336)

Kurzbeschreibung
Kompakte Monoblock-X‑Einheit, die Heizfadenversorgung, Hochspannungs‑Generator und Röntgenröhre in einem abgeschirmten Gehäuse kombiniert. In mehreren kV‑Ausführungen erhältlich für unterschiedliche diagnostische und Sicherheitsanwendungen. Digitale Steuerung und optimiertes Innenaufbau‑Design gewährleisten stabile Ausgangswerte und lange Lebensdauer im Dauer- oder Intervallbetrieb.

Hauptmerkmale

• Verfügbare Modelle: 80 kV, 140 kV, 160 kV
• Stufenlos einstellbare Spannung und Stromstärke
• Kompakter, leichter Monoblock, einfache Montage
• RS232-Kommunikation für Systemintegration
• Konfigurierbares Vorheizen: automatisch oder manuell

Vorteile / Highlights

• DSP-basierte digitale Regelung für präzise Steuerung
• Kleiner Platzbedarf für enge Einbausituationen
• Umfangreiche Schutzschaltungen (Überstrom/Überspannung/Überfeuchte/Überleistung, Kommunikationsfehler)
• Ausgelegt auf lange Betriebslebensdauer

Technische Daten (Tabelle)
Eingangsspannungsbereich - 180-240 Vac, 50/60 Hz
Ausgangsspannungsbereich - 40-80 kV
Ausgangsspannungsgenauigkeit - Abweichung ≤ 1,5% am Röntgenröhrenanschluss
Ausgangsspannungswelligkeit - LF‑Ripple (<1 kHz) < 0,5% des Nennausgangs (Pk‑Pk)
Eingangsspannungsregelung - <0,1%
Lastregelung - ≤0,1% (bei Spannungsschwankung von 40 kV bis 80 kV)
Spannungsregelauflösung - 0,1 kV
Emissionsstrom - 0,3-0,6 mA (Nennleistung 48 W)
Schutzschaltungen - Überstrom, Überspannung, Überfeuchte, Überleistung, Kommunikationsfehler-Schutz
Fokusgröße - 0,8 mm (IEC-60336)
Sicherheitszulassungen - konform mit UL- und CE-Normen
Betriebsmodus - kontinuierlich oder intermittierend
Vorheizung - konfigurierbar, automatisch oder manuell
Betriebstemperatur - 0–40 °C
Lagerungstemperatur - -20–60 °C
Feuchtigkeit - ≤95% nicht kondensierend
Mechanische Abmessungen (B×T×H) - 346 × 169 × 148 mm
Gewicht - <16 kg
Strahlungsfilterung - 1,5 mm (Glas) + 5 mm (Öl) (äquivalent) + 1,5 mm (Kunststoff)
Strahlungsfensterwinkel - Fächerstrahl 12×65
Kühlung - Zwangsbelüftung

Abmessungen
Mechanische Abmessungen siehe oben; Maßzeichnung auf Anfrage verfügbar

Technische Spezifikationen

• Eingangsspannung: 180-240 Vac, 50/60 Hz
• Ausgangsspannung: 40-80 kV, Genauigkeit und Ripple wie angegeben
• Emissionsstrom: 0,3–0,6 mA (48 W Nennleistung)
• Spannungsauflösung: 0,1 kV
• Lastregelung: ≤0,1%
• Schutzfunktionen: Überstrom/Überspannung/Feuchtigkeit/Leistung und Kommunikationsfehler
• Fokus: 0,8 mm (IEC-60336)
• Zulassungen: UL, CE
• Betriebs-/Lagertemperatur und Feuchtigkeit siehe oben
• Kühlung: Zwangsbelüftung
