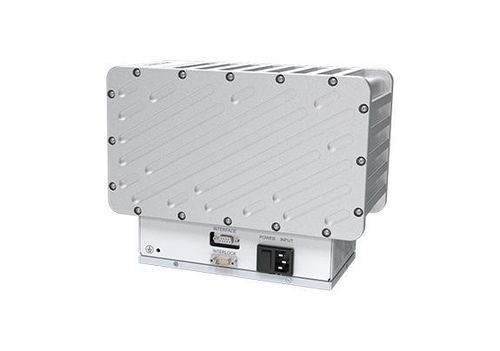

Röntgenstrahlenquelle mirco FS

Übersicht
Der mikro FS Mikrofokus-Röntgengenerator liefert hochauflösende Röntgenbilder für Niederspannungs-Prüfaufgaben. Die Einheit integriert Filamentstromversorgung, Hochspannungsgenerator, Röntgenröhre, Steuer- und Schutzschaltungen in einem kompakten Gehäuse mit ölablaufsicherer Konstruktion und optimierter Wärmeableitung. Mikrofokus-Emission und DSP-Steuerung erhöhen die Detektionsgenauigkeit und Betriebsstabilität. Standardisierte RS232-Schnittstelle sowie ein DB9-Stecker und die Stromzufuhr ermöglichen einfache Integration in industrielle Prüfsysteme.

Hauptmerkmale

• Flexible Ausgabe: wählbare digitale oder analoge Quellen für unterschiedliche Prüfabläufe
• Einfache Bedienung: ein DB9-Anschluss und eine Strombuchse für unkomplizierte Verkabelung und Installation
• Integriertes kompaktes Design: Steuerbox und Röhrenkopf kombiniert für reduzierte Stellfläche
• Umfassender Schutz: Überstrom-, Überspannungs-, Überfeuchtigkeits-, Überleistungs- und Kommunikationsfehler-Schutz
• Konfigurierbares Vorheizen: automatische oder manuelle Vorheizmodi

Highlights

• DSP-Steuerung für stabile Ausgabe
• Kompakter Würfelbau für beengte Einsatzorte
• Erhöhte Sicherheit durch multiple Schutzschaltungen
• Lange Lebensdauer der Röhre durch optimierte Steuerung und Kommunikation

Technische Daten

• Modell / Serie: micro FS (Industrial Usage micro FS)
• Eingangsspannungsbereich: 180–240 Vac, 50/60 Hz
• Ausgangsspannungsbereich / Genauigkeit: 40–80 kV; Röhrenspannungsfehler ≤ 1,5% des Sollwerts
• Spannungswelligkeit: Niederfrequenz <1 kHz, Welligkeit <0,5% (Pk–Pk)
• Eingangsspannungsregulierung: <0,1%
• Lastregelung: ≤0,1% (Nennausgangsstrom bei Spannungsänderung von 40 kV auf 80 kV)
• Spannungsanpassungsauflösung: 0,1 kV
• Emissionsstrom: 0,3–0,6 mA (Nennleistung 48 W)
• Fokusgröße: 0,8 mm (IEC-60336)
• Schutzfunktionen: Überstrom, Überspannung, Überfeuchtigkeit, Überleistung, Kommunikationsfehler
• Sicherheitszertifizierung: entspricht UL- und CE-Normen
• Betriebsarten: kontinuierlich oder intermittierend
• Vorheizen: automatisch oder manuell konfigurierbar
• Betriebstemperatur: 0–40 °C
• Lagertemperatur: -20–60 °C
• Strahlungsfilterung: 1,5 mm (Glas) + 5 mm (Öl) (äquivalent) + 1,5 mm (Kunststoff)
• Strahlungsfenster-Winkel: Fächerstrahl 12×65
• Kühlungsmethode: erzwungene Luftkühlung
• Mechanische Abmessungen (B×T×H): 346 × 169 × 148 mm
• Gewicht ca.: <16 kg

Anwendungen

• Zerstörungsfreie Prüfung (ZfP) von Gussstücken, Schweißnähten und Verbundwerkstoffen
• Hochauflösende Inspektion kleiner Bauteile und Baugruppen
• Materialanalyse und F&E-Labore
• Sicherheitskontrollen und Prüfung elektronischer Bauteile

Zertifizierung & Service
Erfüllt UL- und CE-Sicherheitsstandards. Standard-RS232-Schnittstelle ermöglicht Fernsteuerung und Integration in automatisierte Prüfstraßen. Einfache Verkabelung und kompakte Bauform erleichtern Integration und Wartung.
