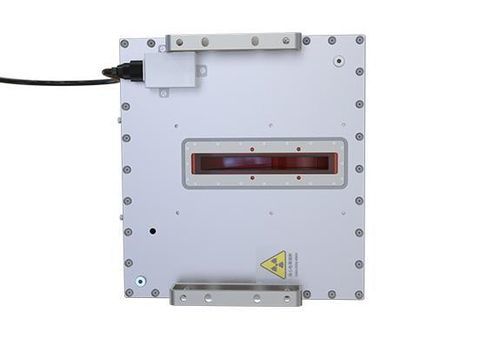

Tragbarer Röntgenstrahlenquelle

Ausgangsspezifikationen
140 kV, 84 W

Kurzbeschreibung
Kompakter Monoblock-Röntgen-Hochspannungsgenerator, der Filamentversorgung, Hochspannungserzeuger und Röntgenröhre in einem Gehäuse vereint. Entwickelt für öffentliche Sicherheit und industrielle Bildgebung, mit wählbarer digitaler oder analoger Steuerung und einer einfachen DB9-Schnittstelle für leichte Installation und Bedienung. Die digitale Steuerung und die optimierte interne Architektur gewährleisten stabile Leistung und lange Lebensdauer.

Hauptmerkmale

• Flexible Anwendung: digitale und analoge Quellen optional wählbar.
• Minimale Bedienung: nur ein DB9-Anschluss und ein Netzkabel für vereinfachte Verkabelung.
• Hohe Stabilität und Zuverlässigkeit für langzeitigen Dauer- oder Intervallbetrieb.
• Integriertes Monoblock-Design: kompakt, leicht und einfach zu montieren.

Weitere Vorteile

• DSP-Steuerung
• Kleine kubische Bauform
• Erhöhte Sicherheit
• Lange Lebensdauer

Spezifikationen
Eingangsspannungsbereich: 180–240 Vac, 50/60 Hz
Ausgangsspannungsbereich: 40–80 kV (Auflösung 0,1 kV)
Ausgangsspannungsgenauigkeit: 0,1 kV Auflösung; Röhrenspannungsfehler ≤ 1,5 % des Sollwerts
Ausgangsspannungswelligkeit: Niederfrequente Welligkeit (<1 kHz) <0,5 % (Pk–Pk)
Eingangsspannungsregelung: <0,1 %
Lastregelung: ≤0,1 % (Nennausgangsstrom, bei Spannungsänderung von 40 kV auf 80 kV)
Emissionsstrom: 0,3–0,6 mA (bei Nennleistung 48 W)
Schutzschaltungen: Überstrom-, Überspannungs-, Überfeuchtigkeits-, Überleistungs- und Kommunikationsfehler-Schutz
Fokusdurchmesser: 0,8 mm (IEC‑60336)
Sicherheitszertifikate: UL, CE
Betriebsarten: Dauer- oder Intervallbetrieb
Vortemperierung: konfigurierbare automatische oder manuelle Vortemperierung
Betriebstemperatur: 0–40 °C
Lagerungstemperatur: -20–60 °C
Feuchtigkeit: ≤95 % nicht kondensierend
Mechanische Abmessungen (B×T×H): 346×169×148 mm
Gewicht: <16 kg
Strahlungsfilterung (äquivalent): 1,5 mm (Glas) + 5 mm (Öl) + 1,5 mm (Kunststoff)
Strahlfensterwinkel: Fächerstrahl 12×65
Kühlung: erzwungene Luftkühlung

Technische Daten

• Produktname: 140kV 84W
• Ausgangsleistung: 84 W
• Maximale Spannung: 140 kV
• Spannungsregelbereich: 40–80 kV (Auflösung 0,1 kV)
• Emissionsstrom: 0,3–0,6 mA (bei 48 W Nennleistung)
• Fokus: 0,8 mm (IEC‑60336)
• Eingang: 180–240 Vac, 50/60 Hz
• Kühlung: erzwungene Luftkühlung
• Abmessungen: 346×169×148 mm
• Gewicht: <16 kg
• Schutzfunktionen: OCP, OVP, Überfeuchtigkeit, Überleistung, Kommunikationsfehler
• Zertifizierungen: UL, CE
