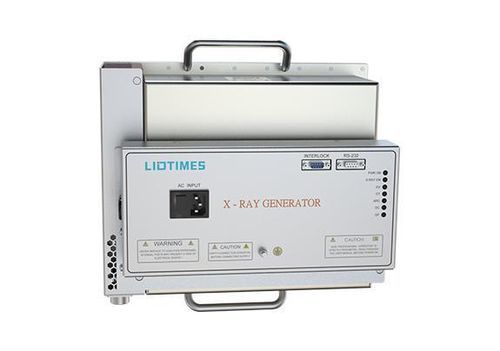

Tragbarer Röntgenstrahlenquelle

Produktübersicht
Der Röntgengenerator 80 kV 210 W ist für kontinuierliche Fremdkörpererkennung und industrielle Inspektionsanwendungen ausgelegt. Ein großflächiger externer Kühlkörper und die Zwangsluftkühlung ermöglichen Langzeitbetrieb, während interne Konstruktionen Ölleckagen minimieren. Die digitale DSP‑Steuerung sorgt für präzise Spannungs‑ und Stromregelung und vereinfacht die Parametereinstellung für unterschiedliche Anwendungen. Der abnehmbare Griff und die montierbare Bedienplatte erlauben integrierte oder getrennte Installation.

Hauptmerkmale

• Flexible Konfiguration: digitale oder analoge Quelle optional verfügbar.
• Vereinfachte Verkabelung: nur ein DB9‑Stecker und die Netzzuleitung für einfache Installation.
• Ausgelegt für langzeitstabilen Betrieb mit vielfältigen Schutzschaltungen.
• Integrierte oder geteilte Installation: kompakte Steuerbox und Rohrkopf für flexible Montage.

Hervorgehobene Merkmale

• DSP‑Steuerung
• Kompakte würfelform
• Erweiterte Sicherheitsfunktionen
• Verlängerte Röhrenlebensdauer

Spezifikationen
Eingangsspannungsbereich: 180–240 Vac, 50/60 Hz
Ausgangsspannungsbereich: 40–80 kV
Ausgangsspannungsabweichung am Röntgenrohr: ≤1,5% des Sollwerts
Ausgangsspannungswelligkeit: Niederfrequente Welligkeit (<1 kHz) <0,5% (Pk–Pk) der Nennspannung
Eingangsspannungsregelung: <0,1%
Lastregelung: ≤0,1% (Nennausgangsstrom, wenn die Ausgangsspannung von 40 kV auf 80 kV wechselt)
Spannungsregelungsauflösung: 0,1 kV
Emissionsstrom: 0,3–0,6 mA (Nennleistung 48 W)
Schutzschaltungen: Überstromschutz, Überspannungsschutz, Überfeuchtigkeitsschutz, Überleistungs­schutz, Kommunikationsfehler-Schutz
Brennfleckgröße: 0,8 mm (IEC‑60336)
Sicherheitszertifikate: UL, CE
Betriebsart: Dauer- oder Intervallbetrieb
Vorerhitzung: konfigurierbar automatisch oder manuell
Betriebstemperaturbereich: 0–40 °C
Lagerungstemperaturbereich: -20–60 °C
Feuchte: ≤95% nicht kondensierend
Mechanische Abmessungen (B×T×H): 346 × 169 × 148 mm
Gewicht: <16 kg
Strahlungsfilterung: 1,5 mm (Glas) + 5 mm (Öl) (äquivalent) + 1,5 mm (Kunststoff)
Strahlungsfensterwinkel: Fächerstrahl 12 × 65° (äquivalent)
Kühlverfahren: Zwangsluftkühlung

Technische Daten

• Eingangsspannungsbereich: 180–240 Vac, 50/60 Hz
• Ausgangsspannungsbereich: 40–80 kV; Abweichung ≤1,5% des Sollwerts
• Ausgangswelligkeit: <0,5% (Pk–Pk) @ <1 kHz
• Eingangsspannungsregelung: <0,1%
• Lastregelung: ≤0,1% über 40–80 kV
• Spannungsauflösung: 0,1 kV
• Emissionsstrom: 0,3–0,6 mA (Nennleistung 48 W)
• Schutzfunktionen: Überstrom, Überspannung, Überfeuchtigkeit, Überleistung, Kommunikationsfehler
• Brennfleck: 0,8 mm (IEC‑60336)
• Zertifizierungen: UL, CE
• Betriebsmodus: Dauer- oder Intervallbetrieb
• Vorerhitzung: konfigurierbar automatisch oder manuell
• Temperaturen: Betrieb 0–40 °C; Lagerung -20–60 °C; Feuchte ≤95% nicht kondensierend
• Abmessungen (B×T×H): 346×169×148 mm; Gewicht: <16 kg
• Filterung und Fenster: 1,5 mm Glas + 5 mm Öl + 1,5 mm Kunststoff (äquivalent); Fächerstrahl 12×65
• Kühlung: Zwangsluftkühlung
