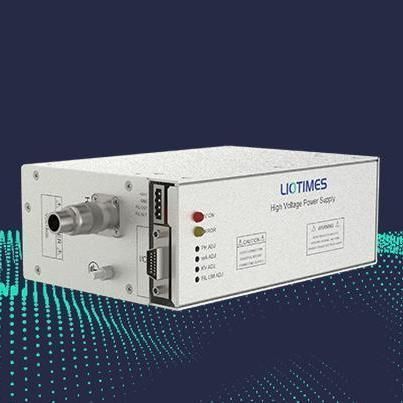

Digitales Power Modul LPM-60P60B1

analogDC

Produktübersicht
Das LPM-60P60B1 ist ein hochpräzises Hochspannungs‑Netzteilmodul mit einstellbarer Ausgangsspannung von 0 bis 60 kV und bis zu 1,0 mA (60 W). Es bietet geringe Ripple (≤0,1 % P‑P), hohe Kurz‑ und Langzeitstabilität sowie duale analoge/ digitale Steuerung mit lokalen und entfernten Einstellmöglichkeiten. RS-232/RS-485 Schnittstellen ermöglichen die Integration in industrielle Steuerungssysteme. Das kompakte Gehäuse (75 × 139 × 218 mm, 3,5 kg) und integrierte Schutzfunktionen gewährleisten einen zuverlässigen Dauerbetrieb.

Hauptmerkmale

• Ausgangsbereich: 0–60 kV, max. Strom 1,0 mA, max. Leistung 60 W
• Stabilität: <0,01 %/h nach 0,5 h Aufwärmzeit; <0,02 % über 8 h
• Geringe Ripple: 0,1 % der maximalen Ausgangsspannung (P‑P)
• Duale Steuerung: lokales Potentiometer und Fernsteuerung 0–10 Vdc
• Kommunikation: RS-232 und RS-485 für Überwachung und Steuerung
• Schutzfunktionen: Verriegelungseingang (Interlock) und Zwangsbelüftung
• Kompakte Abmessungen: 75 × 139 × 218 mm; Gewicht: 3,5 kg

Anwendungen

• Industrielle zerstörungsfreie Prüfungen (NDT)
• Medizinische Diagnose‑ und Forschungsgeräte
• Hochspannungs‑Laboranwendungen und Prüfstände
• Integration in automatisierte Produktionslinien und Qualitätskontrollsysteme

Technische Daten
Modell: LPM-60P60B1
Eingangsspannung: 24 Vdc ±10%
Max. Eingangsstrom: 8,0 A
Ausgangsspannungsbereich: 0–60 kV
Max. Ausgangsstrom: 1,0 mA
Max. Ausgangsleistung: 60 W
Stabilität: nach 0,5 h Aufwärmzeit <0,01 %/h; <0,02 % über 8 h
Temperaturkoeffizient: ≤25 ppm/°C
Ripple‑Spannung: 0,1 % der maximalen Ausgangsspannung (P‑P)
Spannungsregelung (Last): 0,01 % (ohne Last bis Nennlast)
Spannungsregelung (Eingang): ±0,01 % bei ±10 % Eingangsschwankung
Stromregelung (Last): 0,01 % (ohne Last bis Nennlast)
Stromregelung (Eingang): ±0,01 % bei ±10 % Eingangsschwankung
Steuerung: analog/digital; lokales Potentiometer und Fernsteuerung 0–10 Vdc
Kommunikation: RS-232, RS-485
Schutz: Interlock, Zwangsbelüftung
Abmessungen: 75 × 139 × 218 mm
Gewicht: 3,5 kg
