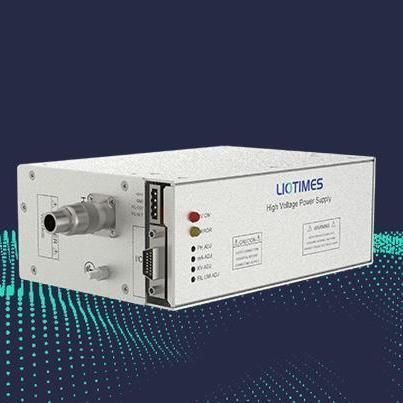

Benchtop-Stromversorgung LPX-70P70B3

DCEinfachausgangeinstellbar

Kurzeinführung
Das LPX-70P70B3 ist eine kompakte Hochspannungs-Gleichstromversorgung, entwickelt für Präzisionsanwendungen, die eine einstellbare, stabile Ausgangsleistung bis 70 kV und 70 W benötigen. Es bietet lokale analoge und digitale Steuerung mit Potentiometer, einen Fernsteuer-Eingang 0–10 Vdc und RS-232/RS-485-Kommunikation zur Systemintegration. Das Gerät verfügt über eine integrierte Heizfadenversorgung mit Vorheizfunktion sowie niedrigen Ripple, geringen Temperaturkoeffizienten und präziser Last-/Eingangsregelung für industrielle, medizinische Bildgebung und Laboranwendungen.

Ausgangsdaten
Bemessungsspannung: 0–70 kV
Bemessungsleistung: 70 W
Maximaler Strom: 1,0 mA

Spezifikationen
Eingangsspannung: 24 Vdc ±10%
Eingangsstrom: Max 8,0 A
Ausgangsspannungsbereich: 0–70 kV
Ausgangsstrom: Max 1,0 mA
Ausgangsleistung: Max 70 W
Stabilität: <0,01%/h nach 0,5 h, <0,02%/8 h
Temperaturkoeffizient: ≤25 ppm/°C
Ripple-Spannung: 0,1 % P-P der maximalen Ausgangsspannung
Spannungsregelung (Last): 0,01 % (Leerlauf bis Nennlast)
Spannungsregelung (Eingang): ±0,01 % (Eingangsschwankung ±10 %)
Stromregelung (Last): 0,01 % (Leerlauf bis Nennlast)
Stromregelung (Eingang): ±0,01 % (Eingangsschwankung ±10 %)
Kommunikation: RS-232 / RS-485
Fernsteuerung: 0–10 Vdc Eingang
Lokale Steuerung: Analog/digital mit Potentiometer
Schutzfunktionen: Interlock und Überlastschutz
Abmessungen: 75 × 139 × 218 mm
Gewicht: 3,5 kg

Technische Merkmale

• Modell: LPX-70P70B3
• Einstellbare Ausgangsspannung: 0–70 kV
• Maximaler Ausgangsstrom: 1,0 mA
• Maximale Ausgangsleistung: 70 W
• Eingangsspannung: 24 Vdc ±10%
• Integrierte Heizfadenversorgung mit Vorheizfunktion
• Niedriger Ripple und hohe Stabilität für Röntgengeneratoren, Elektronenstrahlgeräte und Laboranalysen
• Fern- und lokale Steueroptionen (0–10 Vdc, RS-232/RS-485)
• Schutzfunktionen: Interlock und Überlast
• Kompakte Abmessungen: 75 × 139 × 218 mm; Gewicht 3,5 kg
