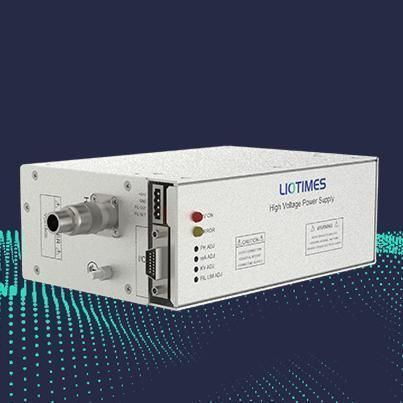

Digitales Power Modul LPM-50P50B1

analogDC

Kurzvorstellung
Das LPM-50P50B1 ist ein kompaktes Hochspannungs-Netzteilmodul mit einstellbarer Ausgangsspannung bis 50 kV und 1,0 mA (max. 50 W). Es bietet ultra-niedrige Restwelligkeit (≤0.1% P-P) und hohe Langzeitstabilität. Duale analog/digitale Steuerung mit lokalem Potentiometer und Fernsteuerung 0–10 Vdc ist integriert. Für Systemintegration werden RS-232 und RS-485 unterstützt. Das Gerät verfügt über Interlock-Schutz und erzwungene Lüftungskühlung. Gewicht: 3.5 kg; Abmessungen: 75 × 139 × 218 mm.

Anwendungen

• Industrielle Röntgenprüfsysteme
• Medizinische Diagnosegeräte
• Hochspannungsprüfanwendungen
• Integration in automatisierte Produktionslinien und Qualitätssicherungssysteme mit Bedarf an stabiler Hochspannungsversorgung

Technische Daten (aus Produkttabelle)
Modell: LPM-50P50B1
Eingangsspannung: 24Vdc ± 10%
Eingangsstrom: Max 8.0A
Ausgangsspannungsbereich: 0~50kV
Ausgangsstrom: Max 1.0mA
Ausgangsleistung: Max 50W
Stabilität: 0.5 hr nach dem Start, <0.01%/hr; <0.02%/8 hrs
Temperaturkoeffizient: ≤25 ppm/°C
Restwelligkeit: ≤0.1% der maximalen Ausgangsspannung (P-P)
Spannungsregulierung Last: 0.01% (Leerlauf bis Nennlast)
Spannungsregulierung Eingang: ±0.01% (Eingangsschwankung ±10%)
Stromregulierung Last: 0.01% (Leerlauf bis Nennlast)
Stromregulierung Eingang: ±0.01% (Eingangsschwankung ±10%)
Abmessungen: 75 × 139 × 218 mm
Gewicht: 3.5 kg

Abmessungen
Die Produktseite enthält eine Maßzeichnung zur Referenz für physische Montage und Integration.

Technische Merkmale

• Modell: LPM-50P50B1
• Ausgangskapazität: bis zu 50 kV, 1.0 mA (50 W)
• Ultra-niedrige Restwelligkeit: ≤0.1% (P-P)
• Steuerung: Dual analog/digital; lokales Potentiometer und Fernsteuerung 0-10 Vdc
• Kommunikation: RS-232 / RS-485 unterstützt
• Kühlung: erzwungene Luftkühlung
• Schutz: Interlock und umfassende Sicherheitsfunktionen
• Eingang: 24Vdc ±10%, Max Eingangsstrom 8.0A
• Stabilität: <0.01%/hr nach 0.5 hr, <0.02%/8 hrs
• Temperaturkoeffizient: ≤25 ppm/°C
• Physikalische Abmessungen: 75 × 139 × 218 mm; Gewicht: 3.5 kg
