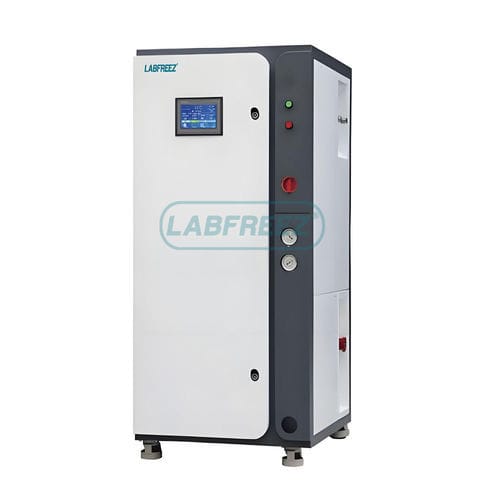

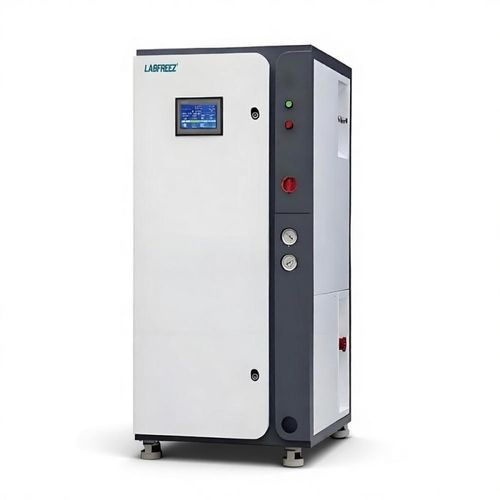

Kühlfalle LFZ-CPC series

Produktübersicht
Die LFZ-CPC Serie ist ein kryogener Kaltfalle für Wasserdampf, der flüchtige und kondensierbare Dämpfe auf einer kryogenen Oberfläche kondensiert und einfängt. Sie dient hauptsächlich dem Einfangen von Wasserdampf in Vakuumkammern zur Beschleunigung des Pumpvorgangs und zur Aufrechterhaltung einer sauberen Vakuumumgebung.

Funktionsprinzip
Eine kryogene Spule oder Kältepaltte wird innerhalb der Vakuumkammer unter -100°C gekühlt. Flüchtige Moleküle kondensieren an der kryogenen Oberfläche, wodurch die Restgasbelastung schnell reduziert und die Pumpzeit verkürzt wird, was Ausbringung und Oberflächenqualität verbessert.

Design & Technik
LFZ-CPC Modelle nutzen eine einstufige Kompressorlösung mit gemischtem Kältemittel und automatischer Kaskadenkühlung. Das Design ist auf schnelle Abkühlung, niedrige Betriebstemperaturen, einfache Wartung und integrierte Steuerung (PLC + HMI) ausgelegt.

Hauptfunktion
Schnelles Abfangen von Wasserdampf und anderen kondensierbaren Dämpfen in Vakuumprozessen zur Verbesserung der Beschichtungsqualität und Erhöhung des Produktionsdurchsatzes.

Merkmale

• Schnelles Abfangen von Wasserdampf und Öl-Dämpfen; Verkürzung der Vakuumzeit um 60–90 %.
• Verbessert Beschichtungsqualität und verhindert Öl-Rückfluss in die Kammer.
• Schnelles Kühlen: erreicht -100°C in ~3 Minuten; minimale Temperaturen bis -150°C abhängig vom Modell.
• Schnelles Heißluft-Abtauen: typisches Abtauen ≤4 Minuten und schnelle Temperaturwiederherstellung.
• Optimiertes Kühlsystem für schnelles Nachkühlen (~3 Minuten typisch).
• Farbiges Touch-HMI in Kombination mit industriellem PLC; historische Daten können abgefragt werden.
• Kompressor namhafter Hersteller und umweltfreundliches Mischkältemittel.
• Standardisierte Schnittstellen; ein- oder zweikanalige Lastausgänge möglich mit Anzeige/Protokollierung der Ein-/Austrittstemperaturen.
• Anzeige und Aufzeichnung von Innen-, Kühlwasser-, Ablufttemperaturen und Abluftdruck.
• Frei einstellbare Abtau-Temperatur mit automatischer Meldung nach Abtauen.
• Alarmfunktionen für Kompressor-Übertemperatur und Überdruck sowie Kühlwasser-Fehler.
• Frontmontiertes Ventilgehäuse zur Vereinfachung des Betriebs und Kondensatmanagement.
• Lokale/Remote-Umschaltung und RS485-Schnittstelle zur Host-Anbindung.

Sicherheitsfunktionen

• Schutz bei hohem Abluftdruck.
• Schutz bei hoher Ablufttemperatur.
• Schutz vor Kondensator-Übertemperatur.
• Überlast- und Überhitzungsschutz des Kühlsystems.
• Schutz bei abnormaler Netzphasenfolge.

Vorteile

• Kühlung: optimierte Kaskadentechnologie für effiziente, zuverlässige Tieftemperaturleistung und integriertes Abtauen.
• Steuerung: PLC + HMI mit Selbstprüfung, Überwachung, Aufzeichnung, Fern-/Lokalsteuerung und Alarmfunktionen.
• Datenaufzeichnung: 5–8 Kanäle Temperatur/ Druck voll überwacht und protokolliert; historische Abfragen möglich.
• Frontventilbox: Frontzugang erhöht Sicherheit und Bedienkomfort; effektives Kondensatmanagement verhindert Leistungsverlust.

Spezifikationstabelle
Model | LFZ-CPC200 | LFZ-CPC500 | LFZ-CPC1200 | LFZ-CPC1800 | LFZ-CPC3500 | LFZ-CPC4200 | LFZ-CPC1200LT
Temperaturbereich | -90 ~ -135°C | -90 ~ -135°C | -90 ~ -135°C | -100 ~ -145°C | -100 ~ -145°C | -100 ~ -145°C | -120 ~ -165°C
Kühlleistung @ -100°C (W) | 200 | 500 | 1200 | 1800 | 3500 | 4200 | 420
Dampfauffangrate (L/sec) | 12000 | 52000 | 74000 | 104000 | 250000 | 298000 | 37250
Endvakuum (torr) | 2×10^-9 | 2×10^-9 | 2×10^-9 | 2×10^-9 | 1.5×10^-8 | 1.5×10^-8 | 4×10^-12
Spulenfläche (m2) | 0.1 | 0.3 | 0.5 | 1.0 | 2.0 | 2.5 | 0.25
Spulendurchmesser (mm) | Φ8 | Φ10 | Φ12 | Φ16 | Φ16 | Φ16 | Φ10
Spulenlänge (m) | 4 | 10 | 12 | 15 | 40 | 50 | 8
Vorkühlzeit (min) | ≤ 30 | ≤ 30 | ≤ 30 | ≤ 30 | ≤ 40 | ≤ 40 | ≤ 40
Abtauzeit (min) | N/A | ≤ 4 | ≤ 4 | ≤ 4 | ≤ 4 | ≤ 4 | ≤ 4
Kühltyp | Luftgekühlt | Luftgekühlt | Wasserkühlt | Wasserkühlt | Wasserkühlt | Wasserkühlt | Wasserkühlt
Kühlwasseranschluss | N/A | N/A | 1/2" | 1/2" | 3/4" | 3/4" | 1/2"
Spannung | 220/50 | 380/50 | 380/50 | 380/50 | 380/50 | 380/50 | 380/50
Leistung (kW) | 1.2 | 4.5 | 6.5 | 8.5 | 11.6 | 14.2 | 11.2
Abmessungen (mm) | 500×520×980 | 600×620×1250 | 750×900×1650 | 750×900×1660 | 920×800×1860 | 750×940×1755 | 750×900×1750

Technische Spezifikationen

• Serie / Modelle: LFZ-CPC200, 500, 1200, 1800, 3500, 4200, 1200LT.
• Betriebstemperatur: typischer Bereich -90°C bis -165°C je nach Modell; einige Modelle bis ca. -150°C.
• Kühlleistung: von 200 W bis 4200 W (z. B. bei -100°C).
• Dampfauffangkapazität: ~12.000 L/s bis ~298.000 L/s modellabhängig.
• Endvakuum: bis ~2×10^-9 torr (modellabhängig).
• Spulenaufbau: verschiedene Flächen, Durchmesser und Längen zur schnellen Kondensation.
• Abtauung: Heißluft-Abtauung mit schneller Wiederherstellung (≤4 min bei den meisten Modellen).
• Kühloptionen: luft- und wassergekühlte Varianten verfügbar.
• Steuerung & Kommunikation: PLC + farbiges Touch-HMI, Datenaufzeichnung, RS485-Schnittstelle, lokal/remote-Betrieb.
• Schutzfunktionen: mehrere Alarme für Druck, Temperatur, Kompressorüberlast, Kühlwasserfehler und Netzphasenanomalien.
