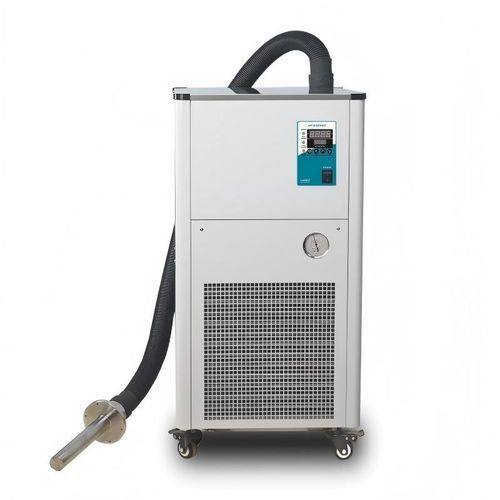

Einstufiger Tieftemperaturkühler UIC-P series

Flansch

Kurzbeschreibung

• Kühloptionen -80°C, -100°C, -120°C, -135°C mit Mischkältemittel
• Tauchkühlsonde mit anpassbarer Spulengröße; Material: Edelstahl oder PTFE-beschichtet
• Ausgestattet mit Kompressor einer bekannten Marke
• Entwickelt zur Erfassung von wasserdampfhaltigen oder organischen Lösungsmittel-Dämpfen
• Geeignet für Parylene Vakuumbeschichtung und Vakuumfallenanwendungen
• Anwendbar zur Kühlung von Hochvakuumfallen und kryogenen Bädern

Übersicht
Die UIC-P Serie verwendet einstufige Kompressionskühlung und ein effizientes Mischkältemittel, um tiefen Kühlleistung zu gewährleisten. Die Sonde wird über einen flexiblen, leichten Schlauch an die Kältemaschine angeschlossen. Typische Anwendungen sind Parylene Vakuumbeschichtung, Gas-Kondensatabscheidung, kryogene Flüssigkeitsbäder und die Integration mit Kaltfallen oder Flüssigkeitsbehältern für Ultratief-Temperatur-Experimente. Das System kann je nach Modell und Konfiguration Temperaturen bis etwa -145°C erreichen. Der Spulenverdampfer (Kühlsonde) ist in Abmessungen anpassbar.

Hauptmerkmale

• Erreichbare Mindesttemperatur bis ca. -145°C (modellabhängig)
• Kompaktes Design für einfache Installation
• Schnelles Abkühlen für kontinuierliche Ultratiefanwendungen
• Hohe Wasseraufnahmerate zur Reduzierung von Öl- und Gas-Rückströmung
• Ersetzt flüssigen Stickstoff und reduziert damit Kosten und Handhabungsrisiken

Anwendungsbereich

• Ersatz für flüssigen Stickstoff in Kaltfallen und Helium-Massenspektrometer-Leckdetektion
• Kryogenes Baffle für flanschmontierte mechanische Pumpen
• Ultratiefkühlung von Gasen mit geringem Durchfluss
• Kondensation und Abscheidung von Wasserdampf, Öl und Gasen in beengten Räumen
• Kaltfokussierung und thermische Desorption in der Gaschromatographie
• Parylene Vakuumbeschichtungsprozesse
• Kühlung von Fallen in Hochvakuumsystemen

Spezifikationen (Tabelle)
Modell | Max. Temp. | Kühlleistung @-100°C | Spulendurchmesser (mm) | Spulenlänge (mm) | Schlauchlänge (mm) | Gesamtleistung (W) | Stromversorgung (V/Hz) | Gewicht (kg) | Abmessungen (mm)
UIC-80P | -80°C | 20 W | 25 | 300 | 1400 | 660 | 220/50 | 57 | 300*550*580
UIC-100P | -100°C | 150 W | 60 | 380 | 1400 | 860 | 220/50 | 72 | 440*520*930
UIC-120P | -120°C | 100 W | 16 | 600 | 1400 | 910 | 220/50 | 78 | 440*520*980
UIC-135P | -135°C | 50 W | 40 | 300 | 1400 | 970 | 220/50 | 92 | 500*550*1200

Technische Daten

• Serienbezeichnung: UIC-P Series (Ultratief-Temperatur Tauchkühlsonden-Kühler)
• Erreichbare Mindesttemperatur: bis ca. -145°C (abhängig von Modell und Konfiguration)
• Verfügbare Modelle und Schlüsseldaten: UIC-80P (max -80°C, 20 W @ -100°C), UIC-100P (max -100°C, 150 W @ -100°C), UIC-120P (max -120°C, 100 W @ -100°C), UIC-135P (max -135°C, 50 W @ -100°C)
• Kühlsonde / Spule: verschiedene Durchmesser und Längen; Durchmesser und Länge anpassbar
• Standard-Schlauchlänge: 1400 mm (anpassbar)
• Stromversorgung: 220 V / 50 Hz (Standard); Gesamtleistung wie angegeben pro Modell
• Typische Einsatzfälle: Ersatz für LN2 in Kaltfallen, Vakuumbeschichtung (Parylene), kryogenes Abscheiden, Kaltfokussierung in der Gaschromatographie
